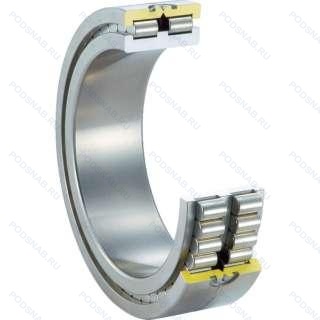

Роликовый подшипник NN3009-D-TVP-SP-XL
NN3009-D-TVP-SP-XL — Подшипник роликовый цилиндрический двухрядный, модификация основного исполнения NN3009, производство FAG.
Размер подшипника: 45x75x23 мм.
Двухрядный цилиндрический роликоподшипник, формованный полиамидный сепаратор оконного типа. роликовые тела качения, серия x-life премиум-класс. увеличиный срок службы, подшипник супер точный, подшипники с модифицированной внутренней конструкцией и суффиксом d не имеют смазочного отверстия или смазочной канавки в стандартной комплектации.
Альтернативное обозначение: NN3009-D-TVP-SP.
Аналоги: NN3009TN/SP SKF.
Международная стандартизации ISO
NN3009DTVPSPXL
В наличии
Основные характеристики подшипника NN3009-D-TVP-SP-XL
- Диаметр внешний (D): 75;
- Диаметр внутренний (d): 45;
- Ширина (В): 23;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 0.384;
- Защитные уплотнения: Отсутствуют;
- Альтернативные обозначения: NN3009-D-TVP-SP;
- Тип сепаратора: Формованный пластиковый;
- Класс точности: SP - Precision Higher than P4S;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- EAN: 4054369365146;
- Радиальная статическая нагрузка C0r: 65000;
- Радиальная динамическая нагрузка Cr: 59000;
- ECLASS number: 23-05-09-01;
- ECLASS2 number: 23-05-09-01;
- Бренд: FAG;
- Категория: Цилиндрические двухрядные;
Модификации подшипника NN3009-D-TVP-SP-XL
| Обозначение | Конструктивные изменения |
|---|---|
| NN3009K P5 | Коническое отверстие. конус 1/12. Размерная и рабочая точность соответствует классу допуска ISO 5. |
| NN3009K W33 P51 | Смазочная канавка с тремя отверстиями на наружном кольце. Коническое отверстие. конус 1/12. Сочетание P5 (размерная точность и точность хода в соответствии с классом допуска ISO 5 (лучше. чем P6)) и C1 (радиальный зазор и сниженный уровень вибрации). |
| NN3009KC1NAP4 | Коническое отверстие. конус 1/12. Радиальный зазор меньше. чем C2. Нет особого значения для цилиндрического подшипника. Класс точности 4. |
| NN3009M2 K C1NA P5 | Коническое отверстие. конус 1/12. Размерная и рабочая точность соответствует классу допуска ISO 5. Латунный сепаратор из двух частей с механической обработкой. Неизменяемый радиальный внутренний зазор для цилиндрического роликоподшипника. |
| NN3009KM P4 W33 | Канавка для смазки и три отверстия во внешнем кольце подшипника. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Type Of Model. |
| NN3009MBKRE44CC1P4 | Обработанный латунный сепаратор. Центрированное внутреннее кольцо. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Коническое отверстие. Для невзаимозаменяемых цилиндрических роликоподшипников. Зазор менее СС2. Наружное кольцо с обработанной смазочной канавкой и отверстиями (только для двурядных). |
| NN3009C1 P5 | Размерная и рабочая точность соответствует классу допуска ISO 5. Радиальный зазор меньше. чем C2. |
| NN3009 | Канавка под стопорное кольцо на наружном кольце подшипника. Двухрядный цилиндрический роликовый подшипник. Основное конструктивное исполнение. |
| NN3009KP51NAKLF-ZVL | Коническое отверстие. конус 1/12. Комбинация P5 и C1. Радиальный зазор и сниженный уровень вибрации. |
| NN3009-D-K-TVP-SP | Подшипники с модифицированной внутренней конструкцией и суффиксом D не имеют смазочного отверстия или смазочной канавки в стандартной комплектации. Коническое отверстие. конус 1/12. Формованный полиамидный сепаратор оконного типа. Роликовые тела качения. Подшипник супер точный. |
| NN3009C1NAP4 | Радиальный зазор меньше. чем C2. Нет особого значения для цилиндрического подшипника. Класс точности 4. |
| NN3009B KRE44 CC1 P5 | Конический роликовый подшипник. Угол контакта 20 градусов. Размерная и рабочая точность соответствует классу допуска ISO 5. Коническое отверстие. Для невзаимозаменяемых цилиндрических роликоподшипников. Зазор менее СС2. Наружное кольцо с обработанной смазочной канавкой и отверстиями (только для двурядных). |
| NN3009K.M.HP.C1 | Коническое отверстие. конус 1/12. Латунный сепаратор. Центрированный по роликам. Радиальный зазор меньше. чем C2. Высокая точность. |
| NN3009K MB P5 | Коническое отверстие. конус 1/12. Латунный сепаратор. Центрированный на внутреннем кольце. Размерная и рабочая точность соответствует классу допуска ISO 5. |
| NN3009-D-K-TVP-SP-XL | Подшипники с модифицированной внутренней конструкцией и суффиксом D не имеют смазочного отверстия или смазочной канавки в стандартной комплектации. Коническое отверстие. конус 1/12. Серия X-Life премиум-класс. увеличиный срок службы. Формованный полиамидный сепаратор оконного типа. Роликовые тела качения. Подшипник супер точный. |
| NN3009MB KR E4 CC1 P4 | Канавка для смазки и три отверстия во внешнем кольце подшипника. Латунный сепаратор. Центрированный на внутреннем кольце. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Коническое отверстие. Для невзаимозаменяемых цилиндрических роликоподшипников. Зазор менее СС2. |
| NN3009-AS-K-M-UP | Коническое отверстие. конус 1/12. Латунный сепаратор. Центрированный по роликам. Специальный класс допуска для подшипников шпинделя станков точность размеров приблизительно соответствует классу допуска ISO 4. а точность хода лучше. чем класс ISO 4. Смазка Aeroshell 7. Диапазон от –10°C до 110°C.. |
| NN3009MB KR CC1 P4 | Механически обработанный латунный сепаратор. клёпаный. центрируемый по внутреннему кольцу. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Коническое отверстие 1/12. Для невзаимозаменяемых цилиндрических роликоподшипников. Зазор менее СС2. |
| NN3009KW C1 NA | Коническое отверстие. конус 1/12. Цельный прессованный сепаратор. Радиальный зазор меньше. чем C2. No Special Meaning. |
| NN3009K D1 C1 NA P4 | Коническое отверстие. конус 1/12. Радиальный зазор меньше. чем C2. Канавка и три смазочных отверстия на наружном кольце. Не взаимозаменяемые детали. Точность размеров и хода по классу точности 4 по ISO (более точная. чем P5) - Abec7. |
| NN3009KM NA P41 | Нет особого значения для цилиндрического подшипника. Combination Of P4 (Dimensional & Running Accuracy To ISO Tolerance Class 4 (More Accurate Than P5)-Abec.7) And C1 (Radial Clearance And Reduced Levels Of Vibration). Type Of Model. |
| NN3009KM NA P51 | Нет особого значения для цилиндрического подшипника. Сочетание P5 (размерная точность и точность хода в соответствии с классом допуска ISO 5 (лучше. чем P6)) и C1 (радиальный зазор и сниженный уровень вибрации). Type Of Model. |
| NN3009M2KC1NAP4 | Коническое отверстие. конус 1/12. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Латунный сепаратор из двух частей с механической обработкой. Неизменяемый радиальный внутренний зазор для цилиндрического роликоподшипника. |
| NN3009MB | сепаратор из латуни. центрированный по внутреннему кольцу. |
| NN3009TB | Textite (Fabric-Reinforced Phenolic Resin) Cage Guided On The Inner Ring. |
Модификации цилиндрического роликового подшипника NN3009-D-TVP-SP-XL — это измененное основное конструктивное исполнение NN3009, основные размеры (45x75x23) не отличаются.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 3182109-ЛК | Роликовый радиальный двухрядный подшипник. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
| 3182109-К | Роликовый радиальный двухрядный подшипник. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки. | 45.00 | 75.00 | 23.00 |
| 4-3182109 Л | Роликовый радиальный двухрядный подшипник. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
| RSL182209-A | Роликовый радиальный однорядный подшипник. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. | 45.00 | 74.43 | 23.00 |
| E33009J | Роликовый радиальный-упорный однорядный подшипник. Дорожки качения наружного кольца. угол контакта и ширина наружного кольца в соответствии с ISO. | 45.00 | 75.00 | 24.00 |
| HR33009J | Роликовый радиальный-упорный однорядный подшипник. Дорожки качения наружного кольца. угол контакта и ширина наружного кольца в соответствии с ISO. Для конических роликоподшипников и радиальных шарикоподшипников. | 45.00 | 75.00 | 24.00 |
| 4T-33009 | Роликовый радиальный-упорный конический однорядный подшипник. Цементованная сталь. | 45.00 | 75.00 | 24.00 |
| 6-3182110 Л | Роликовый радиальный двухрядный подшипник. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
| 712509У3 | Роликовый радиальный двухрядный подшипник. Дополнительные технические требования. | 45.00 | 74.50 | 23.00 |
| NK15X75X22 | Роликовый игольчатый подшипник однорядный. Изменённая фаска. | 45.00 | 75.00 | 22.00 |
| 33009 A | Роликовый радиальный-упорный однорядный подшипник. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. | 45.00 | 75.00 | 24.00 |
| 33009F | Роликовый радиальный-упорный однорядный подшипник. Сепаратор из обработанной стали или специального чугуна. | 45.00 | 75.00 | 24.00 |
| 5-3182109 Л | Роликовый радиальный двухрядный подшипник. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
| 5-3182109 ЛК | Роликовый радиальный двухрядный подшипник. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
| 5-3182110 ЛЕ | Роликовый радиальный двухрядный подшипник. Сепаратор из текстолита.. Сепаратор из латуни.. | 45.00 | 75.00 | 23.00 |
