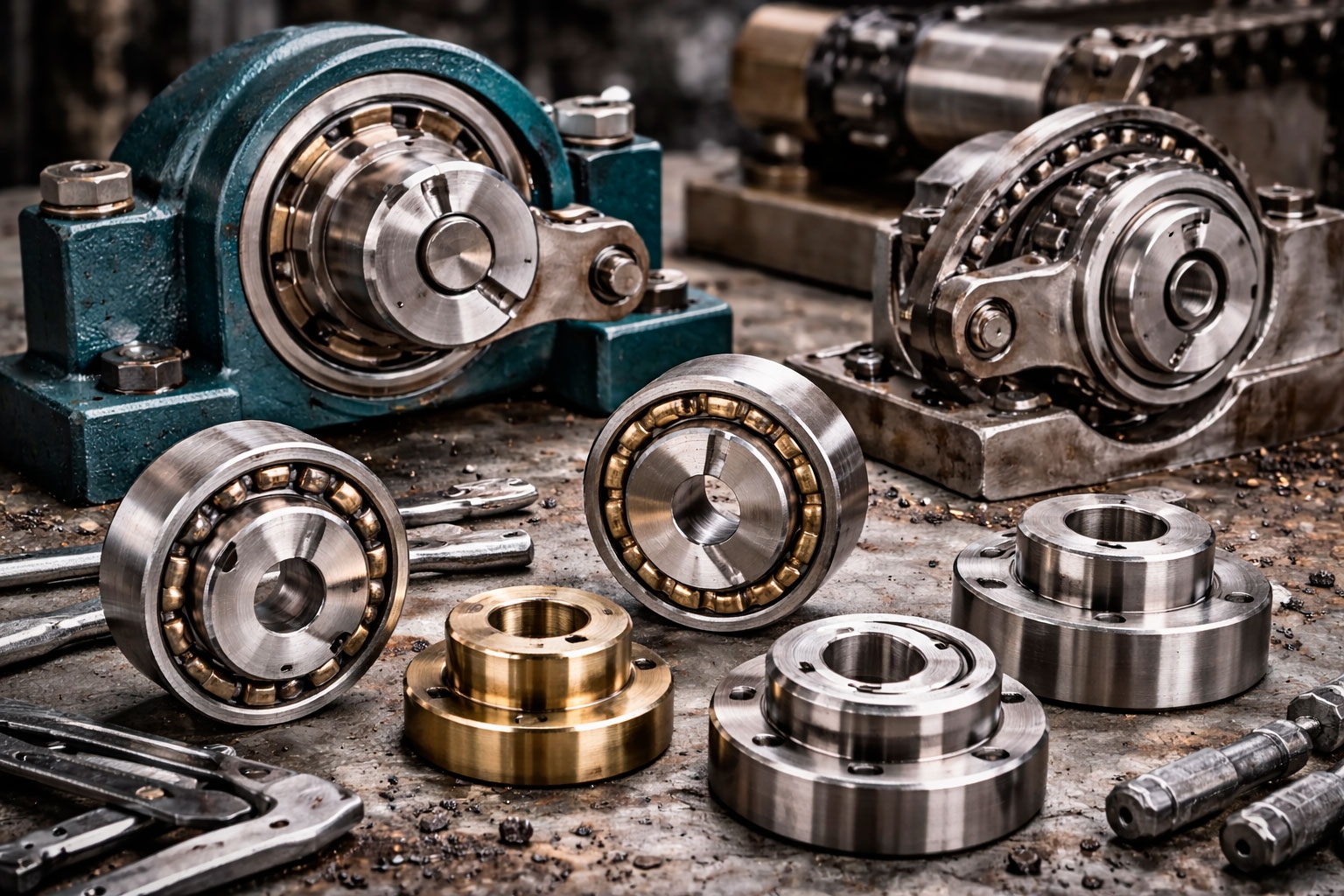

Подшипник эксцентриковый шпоночный применяют в тех случаях, когда обычной опоры недостаточно и узлу требуется управляемое смещение центра относительно оси вращения. Такой формат востребован в механизмах регулировки, приводах, полиграфических машинах и оборудовании, где важно совмещать опорную функцию и работу эксцентрика в одном элементе. По сути, подшипник с эксцентриком помогает передавать движение и одновременно формировать требуемую кинематику без отдельного сложного вала. Именно поэтому эксцентриковые подшипники широко используются в специальных узлах, где стандартный подшипник качения не решает задачу полностью.
Эксцентриковый подшипник и шпоночный паз в конструкции узла подшипника
С конструктивной точки зрения эксцентриковый подшипник имеет простую конструкцию, а в ряде решений действительно можно сказать, что он значительно упрощает эксцентриковый механизм и экономит трудозатраты при сборке. Внутреннее кольцо в таких изделиях отличается от классического исполнения: отверстие внутреннего кольца представляет собой смещенным относительно геометрического центра посадочное решение, за счет чего и образуется функция эксцентрика. В техническом описании это можно раскрыть точнее: внутреннее отверстие внутреннего кольца представляет базовую посадочную поверхность, а пространство внутреннего кольца представляет собой эксцентриковое отверстие. Наружное кольцо при этом сохраняет рабочую функцию опоры, а наружное и внутреннее кольца вместе обеспечивают стабильную работу тел качения.
Для монтажника и инженера важны внутренний диаметр, диаметр, ширина отверстия, шпоночный паз, канавка и способ фиксации на валу. В зависимости от серии используются решения со стопорным кольцом, с эксцентриковым кольцом или с дополнительными элементами крепления. Такой тип подшипника удобен там, где требуется точно задать смещение, но не усложнять конструкцию редуктора, привода или другого механизма.
Роликовый и шпоночный варианты эксцентриковых подшипников
В этой группе встречаются не только шариковые, но и роликовые исполнения. На практике применяются роликовый подшипник ( роликовый эксцентриковый подшипник, эксцентриковый роликоподшипник) или двухрядный эксцентриковый роликовый подшипник. В отдельных специальных решениях изделие представляет собой однослойный цилиндрический роликоподшипник, а в более сложных вариантах используется двухслойный двухрядный конический узел. Такие конструкции проектируют под конкретную кинематику, когда нужно совместить компактность, регулируемое смещение и устойчивость к нагрузке.
Рядом с ними в каталогах обычно располагаются роликовые подшипники, игольчатые подшипники, опорные ролики, роликоподшипники, сферический роликовый подшипник, варианты цилиндрического роликового подшипника, а также подшипники шариковые радиальные, шарикоподшипник (подшипник шариковый), корпусные подшипники и втулки. Это важно, потому что эксцентриковый узел нужно подбирать не изолированно, а в сравнении с соседними решениями. Иногда задачу действительно решает эксцентриковый подшипник качения, а иногда более рациональным будет другой тип подшипника, особенно если на узел действует сложная комбинированная нагрузка.
При выборе полезно учитывать несколько параметров:
- внутренний диаметр и общую ширину посадки;
- исполнение внутреннего кольца и наличие паза;
- тип тел качения и допустимую вибрацию;
- работу узла в корпусе и условия смазывания;
- способ фиксации со стопорным кольцом или с эксцентриковым кольцом.
Отдельно стоит учитывать, что некоторые серии проектируются с зазором или отрицательным зазором. Для специальных вариантов применяются формулировки вроде с эксцентриковым отрицательным зазором цилиндрического типа, внутренним и внешним эксцентриковым режимом или даже внешним эксцентриковым отрицательным зазором. Это уже узкая техническая область, где без точного понимания нагрузки и геометрии узла легко допустить ошибку.
Где применяются эксцентриковые подшипники тонкого сечения и что важно при подборе
Такие изделия востребованы там, где нужно создать регулируемое смещение без отдельного эксцентрикового вала. В полиграфии эксцентриковые подшипники широко используются в узлах печатной машины, в механизмах цилиндра печатной секции и в настройке печатного цилиндра. В машиностроение они встречаются в приводных системах, редукторах, направляющих устройствах и других механизмах, где конструкция должна быть компактной, а уровень шума — контролируемым. Во многих случаях эксцентриковый подшипник является очень удобным решением именно потому, что он берет на себя функцию эксцентрика без эксцентрикового вала и одновременно выполняет роль опоры.
Производители подобных решений подчеркивают, что эксцентриковые подшипники являются очень практичным вариантом для механизмов со смещенным центром. Они позволяют упростить схему, сократить число деталей и снизить стоимость изготовления эксцентрикового механизма. Для пользователя это означает более понятную сборку, меньший риск ошибок и длительный ресурс при правильном подборе. Если узел спроектирован корректно, то он способен работать с длительным сроком службы, обеспечивать низкий уровень шума и сохранять стабильную геометрию даже при сложной кинематике.
При выборе стоит обращать внимание не только на размеры, но и на происхождение продукции. На рынке встречаются предложения от Bearing Group (Bearing Co) и других компаний, которые позиционируются как ведущие производители и поставщики. В рекламных материалах часто используют формулировки про высокое качество с конкурентоспособной ценой, однако для инженера важнее фактические параметры: качество кольца, геометрия стенки эксцентрикового отверстия, особенности эксцентрикового отверстия: имеется ли с одной стороны или установлены с обеих сторон, а также материал изделия. Для отдельных узлов может потребоваться вариант из нержавеющей стали, если оборудование работает во влажной или агрессивной среде.
Поставщик и выбор под задачу
Если требуется купить высококачественный эксцентриковый узел в Москве, важно понимать, для какого именно механизма он нужен. Один эксцентрик рассчитан на легкую и тяжелую технику, другой — только на точные регулируемые узлы, третий — на работу с роликами или с особыми схемами фиксации. В ряде конструкций применяются даже особые конструкции полых цилиндрических роликоподшипников, а в отдельных решениях используются подшипники тонкого сечения, если необходимо вписать узел в ограниченное пространство. Поэтому выбор должен строиться не по общему названию, а по фактической задаче.
