Шариковый подшипник 3204-BD-XL-2Z-TVH
В наличии
3204-BD-XL-2Z-TVH — Подшипник шариковый двухрядный радиально-упорный, модификация основного исполнения 3204, производство FAG.

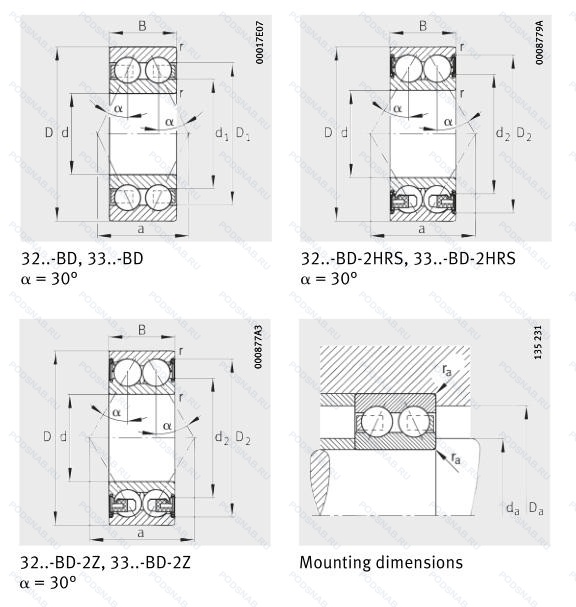

Размер подшипника: 20x47x20 мм.
Формованный полиамидный сепаратор защелкивающегося типа, серия x-life премиум-класс. увеличиный срок службы, щиты с обеих сторон подшипника, модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения.
Альтернативное обозначение: 3204-BD-2Z-TVH.
Аналоги: 3204B.2ZR.TVH FAG,3204A-2ZTN9 SKF,3204B-2ZRTNG NSK.
Международная стандартизации ISO
3204BDXL2ZTVH
Основные характеристики подшипника 3204-BD-XL-2Z-TVH
- Диаметр внешний (D): 47;
- Диаметр внутренний (d): 20;
- Ширина (В): 20.6;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 0.1556;
- Защитные уплотнения: Стальное с двух сторон;
- Альтернативные обозначения: 3204-BD-2Z-TVH;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Формованный пластиковый;
- Класс точности: Стандартная точность;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- EAN: 4012802474664;
- Разъёмное внутреннее или наружное кольцо: Стандартно;
- Радиальная статическая нагрузка C0r: 12900;
- Радиальная динамическая нагрузка Cr: 20600;
- ECLASS number: 23-05-08-03;
- ECLASS2 number: 23-05-08-03;
- Бренд: FAG;
- Категория: Двухрядные радиально-упорные;
Модификации подшипника 3204-BD-XL-2Z-TVH
| Обозначение | Конструктивные изменения |
|---|---|
| 3204-BD-TVH-C3 | Внутренний зазор больше нормального. Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3204-BD-TVH | Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3204-BD-2Z-TVH | Щиты с обеих сторон подшипника. Формованный полиамидный сепаратор защелкивающегося типа. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3204-BD-2HRS-TVH | Формованный полиамидный сепаратор защелкивающегося типа. Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR.. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3204A-2Z/MT33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Защитные металлические шайбы с обеих сторон подшипника. Lithium Grease. Medium Temp. 74 cSt @ 40°C. -30°C/+120°C. A Two-Figure Number Following MT Identifies The Actual Grease. An Additional Letter Or Letter/Figure Combination As Mentioned Under HT Identifies Filling Degrees Other Than Standard. Examples/ MT33 Or MT37F9. |
| 3204A-2Z | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Защитные металлические шайбы с обеих сторон подшипника. |
| 3204B-2RSTN | Резиновые уплотнения с каждой стороны подшипника. 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3204-B-2RS-TVH | Резиновые уплотнения с каждой стороны подшипника. Модификация внутренней конструкции. Формованный полиамидный сепаратор защелкивающегося типа. |
| 3204J C3 | Внутренний зазор больше нормального. Сепаратор из стали. |
| 3204B TNG C3 | Внутренний зазор больше нормального. 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3204B 2RS TNG | Резиновые уплотнения с каждой стороны подшипника. 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3204BRSRWDRB26TNG | 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. Контактное уплотнение с одной стороны. Радиальный тип. |
| 3204ZZ C4 | Внутренний зазор подшипника больше. чем C3. Защитные металлические шайбы с обеих сторон. |
| 3204BB.TVH | Формованный полиамидный сепаратор защелкивающегося типа. Ball Bearing. Paired. Back-To-Back. |
| 3204A-2ZTN9 | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Литой защелкивающийся сепаратор из полиамида. армированного стекловолокном 6.6. Защитные металлические шайбы с обеих сторон подшипника. |
| 3204B-2ZTN | 25° Угол контакта. Две металлические защитные шайбы. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3204B-2ZTNC3 | Внутренний зазор больше нормального. 25° Угол контакта. Две металлические защитные шайбы. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3204BTNC3 | Внутренний зазор больше нормального. 25° Угол контакта. Клетка из армированного стекловолокном полиамида 66. |
| 3204J | Сепаратор из стали. |
| 3204B/TG/MT15 | Конический роликовый подшипник. Угол контакта 20 градусов. сепаратор из полиамида 6.6. армированного стекловолокном. LUBRICANT. MEDIUM TEMPERATURE RANGES. |
| 3204S C3 | Прессованный стальной сепаратор. Внутренний зазор больше нормального. |
| 3204B-2ZRTNGC3 | Внутренний зазор больше нормального. Конический роликовый подшипник. Угол контакта 20 градусов. Metal Shields At Each Side Of The Bearing. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3204B.2RS1.C3 | Внутренний зазор больше нормального. Шарикоподшипник радиально-упорный. Двухрядный. С заправочными пазами. Контактное уплотнение с обеих сторон подшипника. |
| 3204T | Формованный полиамидный сепаратор оконного типа. Роликовые тела качения. |
| 3204ATN9/C2/231323 | Внутренний зазор подшипника меньше нормального. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Литой защелкивающийся сепаратор из полиамида. армированного стекловолокном 6.6. |
Модификации шарикового подшипника 3204-BD-XL-2Z-TVH — это измененное основное конструктивное исполнение 3204, основные размеры (20x47x20) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 5204SC ZZ | ISO | Прессованный стальной сепаратор. Угол контакта 15°. Защитные металлические шайбы с обеих сторон. Только для тел качения. |
| SS3204 2RS | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5204KDD AH15 | ISO | Защитные металлические шайбы по обе стороны подшипника с цилиндрическим наружным диаметром. |
| 5204LUA | ISO | Полиакриловое резиновое уплотнение. |
| 5204 2NS C3 | ISO | Внутренний зазор больше нормального. Резиновые уплотнения с каждой стороны подшипника. |
| 5204K2 | ISO | ISO Tolerance Class ABEC.9. 0.0001-0.0003 Radial Play (3-8 µm). |
| 5204R | ISO | С выпуклыми асимметричными роликами и обработанным сепаратором. |
| 5204ZZ G15 | ISO | Защитные металлические шайбы с обеих сторон. Литой сепаратор из полиамида 6.6. армированного стекловолокном. Центрированный элемент качения.. |
| 5204EE G15 | ISO | Литой сепаратор из полиамида 6.6. армированного стекловолокном. Элемент качения по центру. Резиновые уплотнения с каждой стороны подшипника. |
| S5204 2RS | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5204CZZ | ISO | Двухрядный радиально-упорный подшипник качения без канавки для заполнения шариками. Со сходящимися наружу угловыми контактами. Жесткая конструкция. Защитные металлические шайбы с двух сторон подшипника. |
| 5204CF | ISO | Inner Rings Can Be Provided In A Semi- Finished Condition With Appropriate Grind Stock To Allow Mill Operators To Optimize The Roll’s Precision By Finish Grinding The Inner Ring After Mounting It Onto The Roll. The Part Numbers For These Bearings And Inner Ring Assemblies Are Identified By A Cf Suffix. |
| 5204M | ISO | Двухрядный радиально-упорный. Шарикоподшипник с заполняющей выемкой и сходящимися наружу углами контакта. |
| 5204MZZ | ISO | Защитные металлические шайбы с двух сторон подшипника. Двухрядный радиально-упорный. Шарикоподшипник с заполняющей выемкой и сходящимися наружу углами контакта. |
| 5204SB | ISO | Double Row. Angular Contact. Non-Filling Notch Bearing. With Outwardly Convergent Угол контактаs. Rigid Design. |
| 5204KD | ISO | Компоненты с покрытием Protect A имеют суффикс - KD. Protect A - это покрытие из чистого хрома с колончатой структурой поверхности. При использовании Protect A каретки с покрытием и направляющие с покрытием должны всегда комбинироваться. Если каретки с покрытием используются с направляющими без покрытия. например. это приведет к уменьшению преднатяга.. |
| 5204ZZ C3 HT | ISO | Внутренний зазор больше нормального. Защитные стальные шайбы с обеих сторон. Bearing Supplied With Special Grease For High Temperatures (Up To + 130°C). |
| 5204EE | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5204NR | ISO | Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. |
| S3204B 2RS | ISO | Резиновые уплотнения с каждой стороны подшипника. Внутренние изменения в конструкции. |
Аналог шарикового подшипника 3204-BD-XL-2Z-TVH — это подшипник такого же размера dx20,Dx47,Bx20, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 5204S | Шариковый радиально-упорный двухрядный подшипник. Запечатанная версия кулачкового ролика. Только для тел качения. | 20.00 | 47.00 | 20.60 |
| 3056204-Е | Шариковый радиально-упорный двухрядный подшипник. Сепаратор из текстолита.. | 20.00 | 47.00 | 20.60 |
| 3056204-К1 | Шариковый радиально-упорный двухрядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20.00 | 47.00 | 20.60 |
| 3056204-КУ | Шариковый радиально-упорный двухрядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Дополнительные технические требования. | 20.00 | 47.00 | 20.60 |
| 4-56704 У | Шариковый радиально-упорный двухрядный подшипник. Дополнительные технические требования. | 20.00 | 47.00 | 20.60 |
| BMO-6204/048S2/UA108A | Шариковый радиальный подшипник. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20.00 | 47.00 | 20.20 |
| BMO-6204/048S2/UA008A | Шариковый радиальный подшипник. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20.00 | 47.00 | 20.20 |
| W6204-ZZ | Шариковый радиальный однорядный подшипник. Защитные металлические шайбы с обеих сторон. | 20.00 | 47.00 | 20.60 |
| 6-3056204 КУ | Шариковый радиально-упорный двухрядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Дополнительные технические требования. | 20.00 | 47.00 | 20.60 |
| 6-3056204 У | Шариковый радиально-упорный двухрядный подшипник. Дополнительные технические требования. | 20.00 | 47.00 | 20.60 |
| 32204F | Роликовый радиальный-упорный однорядный подшипник. Сепаратор из обработанной стали или специального чугуна. | 20.00 | 47.00 | 19.25 |
| 32204JR | Роликовый радиальный-упорный конический однорядный подшипник. TAPERED ROLLER BEARING CONFORMING TO ISO R355 (SUB-UNIT. METRIC SERIES). EXAMPLE/ 30206JR. | 20.00 | 47.00 | 19.25 |
| 76-3180204 ЕТС1 | Шариковый радиальный однорядный подшипник. Сепаратор из текстолита.. Температура отпуска. 160°. Смазка ОКБ 122-7. | 20.00 | 47.00 | 20.60 |
| 63204LLU | Шариковый радиальный однорядный подшипник. Контактное резиновое уплотнение с двух сторон. | 20.00 | 47.00 | 20.60 |
| 63204LLB | Шариковый радиальный однорядный подшипник. Уплотнение бесконтактного типа из синтетического каучука. | 20.00 | 47.00 | 20.60 |
