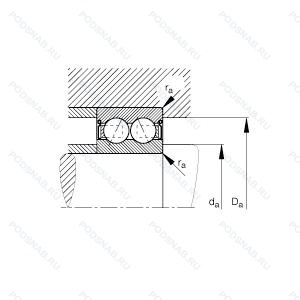

Шариковый подшипник 3209-BD-XL-2Z
В наличии
3209-BD-XL-2Z — Подшипник шариковый двухрядный радиально-упорный, модификация основного исполнения 3209, производство FAG.
Размер подшипника: 45x85x30 мм.
Серия x-life премиум-класс. увеличиный срок службы, щиты с обеих сторон подшипника, модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения.
Альтернативное обозначение: 3209-BD-2Z.
Аналоги: 3209ZZ INA,3209-2Z INA,55509 NDH New Departure Hyatt.
Международная стандартизации ISO
3209BDXL2Z
Основные характеристики подшипника 3209-BD-XL-2Z
- Диаметр внешний (D): 85.00;
- Диаметр внутренний (d): 45.00;
- Ширина (В): 30.20;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 0.69;
- Защитные уплотнения: Стальное с двух сторон;
- Альтернативные обозначения: 3209-BD-2Z;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Стальной стандартный;
- Класс точности: Стандартная точность;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- EAN: 4047643335799;
- Разъёмное внутреннее или наружное кольцо: Стандартно;
- Радиальная статическая нагрузка C0r: 39000;
- Радиальная динамическая нагрузка Cr: 50000;
- ECLASS number: 23-05-08-03;
- ECLASS2 number: 23-05-08-03;
- Бренд: FAG;
- Категория: Двухрядные радиально-упорные;
Модификации подшипника 3209-BD-XL-2Z
| Обозначение | Конструктивные изменения |
|---|---|
| 3209BC.JH | Штампованная сталь. Conrad Type 25° Угол контакта. Domestic Production. |
| 3209BC.JH.C3 | Внутренний зазор больше нормального. Штампованная сталь. Conrad Type 25° Угол контакта. Domestic Production. |
| 3209-BD-TVH-C3 | Внутренний зазор больше нормального. Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3209-BD-2HRS-TVH | Формованный полиамидный сепаратор защелкивающегося типа. Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR.. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3209-BD-TVH | Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3209-B-2RS-TVH | Резиновые уплотнения с каждой стороны подшипника. Модификация внутренней конструкции. Формованный полиамидный сепаратор защелкивающегося типа. |
| 3209-BD-2Z-TVH | Щиты с обеих сторон подшипника. Формованный полиамидный сепаратор защелкивающегося типа. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3209A-2Z/MT33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Защитные металлические шайбы с обеих сторон подшипника. Lithium Grease. Medium Temp. 74 cSt @ 40°C. -30°C/+120°C. A Two-Figure Number Following MT Identifies The Actual Grease. An Additional Letter Or Letter/Figure Combination As Mentioned Under HT Identifies Filling Degrees Other Than Standard. Examples/ MT33 Or MT37F9. |
| 3209B 2RS C3 | Внутренний зазор больше нормального. Резиновые уплотнения с каждой стороны подшипника. 25° Угол контакта. |
| 3209-B-TVH-C2 | Внутренний зазор подшипника меньше нормального. Модификация внутренней конструкции. Литой полиамидный сепаратор (PA66). защелкивающийся. |
| 3209A J30 | Без пазов для заполнения, с полиамидным сепаратором, угол 25°. Внутренний зазор больше нормального. |
| 3209JC3 | Внутренний зазор больше нормального. Сепаратор из стали. |
| 3209ZZ TNG | Защитные металлические шайбы с обеих сторон. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3209BB.TVH.C3 | Внутренний зазор больше нормального. Формованный полиамидный сепаратор защелкивающегося типа. Ball Bearing. Paired. Back-To-Back. |
| 3209A-2ZTN9 | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Формованный под давлением защелкивающийся сепаратор из усиленного стекловолокном полиамида 6.6. Защитные металлические шайбы с обеих сторон подшипника. |
| 3209A TNG | Нет слотов для заполнения. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3209-B-TVH-L946-C3 | Внутренний зазор больше нормального. Модификация внутренней конструкции. Литой полиамидный сепаратор (PA66). защелкивающийся. Preserved With Anti-Corrosion Oil. (Normal Preservation Instead Of The Production Grease Filling). |
| 3209B-2RSRTNGC3 | Внутренний зазор больше нормального. 25° Угол контакта. Резиновые уплотнения с каждой стороны подшипника. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3209B-2ZTN | 25° Угол контакта. Две металлические защитные шайбы. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3209BTN | 25° Угол контакта. Клетка из армированного стекловолокном полиамида 66. |
| 3209BTNC3 | Внутренний зазор больше нормального. 25° Угол контакта. Клетка из армированного стекловолокном полиамида 66. |
| 3209B-2RSTN | Резиновые уплотнения с каждой стороны подшипника. 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3209BD.2ZR.TVH.C3 | Внутренний зазор больше нормального. Формованный полиамидный сепаратор защелкивающегося типа. Защитные металлические шайбы с обеих сторон. Tapered Roller Bearing. Steep Угол контакта (24° To 32°). Metric Series. |
| 3209W11C4 | Угол контакта 15 градусов. |
| 3209-B-2RSR-TV | Конический роликовый подшипник. Угол контакта 20 градусов. Резиновые уплотнения с каждой стороны подшипника. Прочный сепаратор из полиамида. армированного стекловолокном. |
Модификации шарикового подшипника 3209-BD-XL-2Z — это измененное основное конструктивное исполнение 3209, основные размеры (45x85x30) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 55509 | ISO | Подшипник шариковый двухрядный радиально-упорный. |
| 5209K C3 | ISO | Внутренний зазор больше нормального. Conrad (Non-Filling Slot) Type. |
| 5209EE G15 | ISO | Литой сепаратор из полиамида 6.6. армированного стекловолокном. Элемент качения по центру. Резиновые уплотнения с каждой стороны подшипника. |
| 5209RS | ISO | Резиновое уплотнение с одной стороны. |
| W5209ZZ | ISO | Защитные металлические шайбы с обеих сторон. |
| 5209ZZ G15 | ISO | Защитные металлические шайбы с обеих сторон. Литой сепаратор из полиамида 6.6. армированного стекловолокном. Центрированный элемент качения.. |
| 5209S | ISO | Запечатанная версия кулачкового ролика. Только для тел качения. |
| 5209E/C3 | ISO | Внутренний зазор больше нормального. Подшипник с заправочным пазом для ввода тел качений. |
| 5209 2NS | ISO | Два контактных уплотнения. |
| S5209ZZ | ISO | Защитные металлические шайбы с обеих сторон. |
| 5209K | ISO | Double Row Angular Contact. Filling Notch Type Bearing. Standard Width And Inwardly Converging Угол контактаs. Non-Rigid Design. |
| 5209A/C3 | ISO | Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. |
| 5209CZZ | ISO | Двухрядный радиально-упорный подшипник качения без канавки для заполнения шариками. Со сходящимися наружу угловыми контактами. Жесткая конструкция. Защитные металлические шайбы с двух сторон подшипника. |
| 5209CFF | ISO | Двухрядный радиально-упорный подшипник качения без канавки для заполнения шариками. Со сходящимися наружу угловыми контактами. Жесткая конструкция. Металлическое уплотнение с двух сторон. |
| 5209A-2RS1 | ISO | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Усиленные листовой сталью контактные уплотнения из акрилонитрил-бутадиенового каучука (NBR) с обеих сторон подшипника. |
| 5209EE | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5209KF | ISO | Y-образный подшипник серии YSA2-2FK (внутреннее кольцо расширено с обеих сторон. Коническое отверстие). Стандартное уплотнение + простой маслоотражатель с каждой стороны. |
| UR3209C | ISO | 15° Угол контакта. |
| 5209SCLLD | ISO | Прессованный стальной сепаратор. Контактное. синтетические. резиновое уплотнение с двух сторон. |
| 5209SLLD | ISO | Прессованный стальной сепаратор. Контактное. синтетические. резиновое уплотнение с двух сторон. |
| 3210B-2ZTN | ISO | 25° Угол контакта. Две металлические защитные шайбы. Сепаратор из полиамида 66. армированного стекловолокном. |
Аналог шарикового подшипника 3209-BD-XL-2Z — это подшипник такого же размера dx45,Dx85,Bx30, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| W6209-ZZ | Шариковый радиальный однорядный подшипник. Защитные металлические шайбы с обеих сторон. | 45.00 | 85.00 | 30.20 |
| W6209-2RS | Шариковый радиальный однорядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 45.00 | 85.00 | 30.20 |
| SA209F | Шариковый радиальный однорядный подшипник. Сепаратор из обработанной стали или специального чугуна. | 45.00 | 85.00 | 30.20 |
| 6-3056209 Е | Шариковый радиально-упорный двухрядный подшипник. Сепаратор из текстолита.. | 45.00 | 85.00 | 30.20 |
| 6-530209 КУС1 | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Смазка ОКБ 122-7. | 45.00 | 85.00 | 29.00 |
| 75-3180209 Е1С13 | Шариковый радиальный однорядный подшипник. Сепаратор из текстолита.. Смазка ВНИИНП-281. | 45.00 | 85.00 | 30.20 |
| 75-3180209 Е1С15 | Шариковый радиальный однорядный подшипник. Сепаратор из текстолита.. Смазка ВНИИНП-207. | 45.00 | 85.00 | 30.20 |
| 76-3180209 Е1С15 | Шариковый радиальный однорядный подшипник. Сепаратор из текстолита.. Смазка ВНИИНП-207. | 45.00 | 85.00 | 30.20 |
| 63209LLB | Шариковый радиальный однорядный подшипник. Уплотнение бесконтактного типа из синтетического каучука. | 45.00 | 85.00 | 30.16 |
| RA112RR | Шариковый радиальный однорядный подшипник. С выпуклыми асимметричными роликами. Обработанный сепаратор штыревого типа из медного сплава. С центральным ребром. С ребрами с двух сторон (для предотвращения падения роликов). | 44.45 | 85.00 | 30.18 |
| RA112RRB | Шариковый радиальный однорядный подшипник. Два резиновых уплотнения Land Riding со сферическим наружным диаметром (B). | 44.45 | 85.00 | 30.18 |
| RAE45RRB | Шариковый радиальный однорядный подшипник. Два резиновых уплотнения Land Riding со сферическим наружным диаметром (B). | 45.00 | 85.00 | 30.18 |
| RAE45RR | Шариковый радиальный однорядный подшипник. С выпуклыми асимметричными роликами. Обработанный сепаратор штыревого типа из медного сплава. С центральным ребром. С ребрами с двух сторон (для предотвращения падения роликов). | 45.00 | 85.00 | 30.18 |
| GRA112RRB | Шариковый радиальный однорядный подшипник. Два резиновых уплотнения Land Riding со сферическим наружным диаметром (B). | 44.45 | 85.00 | 30.18 |
| GRAE45RRB | Шариковый радиальный однорядный подшипник. Два резиновых уплотнения Land Riding со сферическим наружным диаметром (B). | 45.00 | 85.00 | 30.18 |
