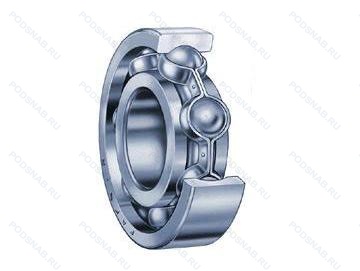

Шариковый подшипник 6200-2RS1/QE6
6200-2RS1/QE6 — Подшипник однорядный шариковый радиальный, модификация основного исполнения 6200, производство SKF.
Размер подшипника: 10x30x9 мм.
Усиленные листовой сталью контактные уплотнения из акрилонитрил-бутадиенового каучука (nbr) с обеих сторон подшипника, тихая работа.
Альтернативное обозначение: 200NPP C2.
Аналоги: 6200-2RS Felstrom,6200 2RSJ RHP,200PP Fafnir,6200 2NSE Nachi,6200 2RS CBF,6200 2NSL Nachi,6200 2RS Koyo,6200EE SNR,6200 2RS CM Koyo,6200 2RS Nachi,6200LLU NTN,6200 2NSE9 Nachi,6200.EE SNR,6200 2RS URB,6200 2RS SIB,6200 2RS WWB Rodamientos,6200 2RS MTK,6200 2RS HMEC Bearing China,6200 2RS VBF,6200LLUCM NIS,6200 2RS LDI,6200-2RS KG,6200 2RS KBS,6200-2RS Bing Netherlands,6200 2RS CFC,6200 2RS Peer,6200 2RS IBB Fiedler.
Международная стандартизации ISO
62002RS1QE6
В наличии
Основные характеристики подшипника 6200-2RS1/QE6
- Диаметр внешний (D): 30.00;
- Диаметр внутренний (d): 10.00;
- Ширина (В): 9.00;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 0.032;
- Защитные уплотнения: Резиновые с двух сторон;
- Смазочные материалы: Стандартная смазка;
- Особый уход: Специальный уход не требуется;
- Тип сепаратора: Стальной стандартный;
- Класс точности: Стандартная точность;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- Бренд: SKF;
- Категория: Однорядные радиальные;
Модификации подшипника 6200-2RS1/QE6
| Обозначение | Конструктивные изменения |
|---|---|
| W 6200-2RZ | Шарикоподшипник. С уплотнением и низким коэффициентом трения с обеих сторон. Уплотнение состоит из шайбы из листовой стали с вулканизированной резиной. Нержавеющая сталь. |
| 6200-2RS BOMB | Резиновые уплотнения с каждой стороны подшипника. |
| 6200UU | Символ защиты от загрязнения. |
| 6200-2RD | Облегченное контактное уплотнение с двух сторон.. |
| 6200-2RU | Non Contact Type Friction Torque = Small High Speed Performance = Good Grease Sealing = Better Than ZZ-Type Dirt Resistance = Better Than ZZ-Type Water Resistance = Better Than ZZ / Inferior To 2RS Operating Temp. -30°C To + 100°C. |
| 6200-2NKE9 | Double Labyrinth Seal (Non Contact). |
| 6200-2NKE | Double Labyrinth Seal (Non Contact). |
| 6200NSE | Резиновое уплотнение с одной стороны. |
| 6200ZE | щит из листовой прессованной стали с одной стороны подшипника. |
| 6200-RS2 | Contact Seal Of Fluoro Rubber (FPM) With Sheet Steel Reinforcement On One Side Of The Bearing. |
| 6200-2Z-N | Защитные металлические шайбы с обеих сторон подшипника. Канавка под стопорное кольцо на внешнем кольце. |
| 6200L11-H-20 | Pressed Snap-Type Steel Cage. Hardened. Distance Between Beginning Of The Rail And First Hole In MM. Molded Oil™ General Use. |
| 6200L11 | Molded Oil™ General Use. |
| 6200L11-H-20ZZ | Pressed Snap-Type Steel Cage. Hardened. Molded Oil™ General Use. |
| 6200L11-H-20DDU | Pressed Snap-Type Steel Cage. Hardened. Molded Oil™ General Use. |
| 6200T1X | Полиамидный фиксатор. |
| 6200LB | Бесконтактное нитриловое уплотнение. |
| 6200LLB | Уплотнение бесконтактного типа из синтетического каучука. |
| 6200LLH | Манжетное уплотнение с обеих сторон подшипника. |
| 6200-ZZ NR C3 | Внутренний зазор больше нормального. Защитные металлические шайбы с обеих сторон. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. |
| 6200-RSL | Sheet Steel Reinforced Low Friction Contact Seal Of Acrylonitrile-Butadiene Rubber (NBR) On One Side Of The Bearing. |
| 6200LTZZ | Ассортимент TOPLINE для низких температур - минимум -60 C° со стальными защитными пластинами с обеих сторон. |
| 6200LT | Ассортимент TOPLINE для низких температур - минимум -40 C° с уплотнениями с обеих сторон. |
| 6200-2Z.T9H.C3 | Внутренний зазор больше нормального. Защитные металлические шайбы с обеих сторон подшипника. Защелкивающийся сепаратор. Усиленный стекловолокном полиамид. Шариковые тела качения. |
| 6200/35-2Z | Защитные металлические шайбы с обеих сторон подшипника. 2.3/16. |
Модификации шарикового подшипника 6200-2RS1/QE6 — это измененное основное конструктивное исполнение 6200, основные размеры (10x30x9) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 200KTT | ISO | Тройные манжетные уплотнения с обеих сторон подшипника (Т-образное уплотнение). |
| 87500H401 | ISO | Внутренний суффикс-код MRC. |
| 200NPP C2 | ISO | Внутренний зазор подшипника меньше нормального. Манжетные уплотнения с обеих сторон (Тип P — две шайбы из оцинкованной листовой стали с промежуточной частью из NBR. Кромка уплотнения предварительно нагружена в осевом направлении). |
| 04APL | ISO | Без суффикса. но с обозначением типа. |
| W639 | ISO | Нержавеющая сталь. |
| 639 2Z | ISO | Защитные металлические шайбы с обеих сторон. |
| 200KL | ISO | Flanged Type (2 Thru holes)-Medium Load. |
| 200PP | ISO | Манжетные уплотнения с обеих сторон подшипника. |
| 200FS | ISO | One Felt Seal. Replaced By 8xxx. |
| 639.2ZR | ISO | Защитные металлические шайбы с обеих сторон. |
| 6000/30ZZ | ISO | Защитные металлические шайбы с обеих сторон. |
| P200KDD Z3 FS50381 | ISO | Защитные металлические шайбы по обе стороны подшипника с цилиндрическим наружным диаметром. Lubricant. Composition Unknown. |
| 200KD | ISO | Компоненты с покрытием Protect A имеют суффикс - KD. Protect A - это покрытие из чистого хрома с колончатой структурой поверхности. При использовании Protect A каретки с покрытием и направляющие с покрытием должны всегда комбинироваться. Если каретки с покрытием используются с направляющими без покрытия. например. это приведет к уменьшению преднатяга.. |
| 200MFFTMTX5 | ISO | AISI M50 Tool Steel. Double Flexeal. Особая функция. One-Piece Side Assembled. Nylon 66. Snap Type. |
| E2.6200-2Z/C3 | ISO | Внутренний зазор больше нормального. Защитные металлические шайбы с обеих сторон подшипника. |
| 200FFS | ISO | Two Felt Seals. Replaced By 88xxx. |
| 200KLL | ISO | BALL BEARING. CONRAD TYPE. INDUSTRIAL POWER TRANSMISSION. DOUBLE MECHANI-SEAL. |
| K10Z | ISO | щит из листовой прессованной стали с одной стороны подшипника. |
| 200KT | ISO | Greases With Lower Operating Temperature -30°C. |
| B6200 2RS C3 | ISO | Внутренний зазор больше нормального. Резиновые уплотнения с каждой стороны подшипника. |
Аналог шарикового подшипника 6200-2RS1/QE6 — это подшипник такого же размера dx10,Dx30,Bx9, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 5-80200 С2 | Шариковый радиальный однорядный подшипник. Смазка ЦИАТИМ-221. | 10.00 | 30.00 | 9.00 |
| 5-80200 С21 | Шариковый радиальный однорядный подшипник. Смазка ЭРА. | 10.00 | 30.00 | 9.00 |
| 5-80200 С9 | Шариковый радиальный однорядный подшипник. Смазка ЛЗ-31. | 10.00 | 30.00 | 9.00 |
| 5-80200 С9Ш2У | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Нормы шумности. Смазка ЛЗ-31. | 10.00 | 30.00 | 9.00 |
| 5-80200 Т2С2 | Шариковый радиальный однорядный подшипник. 200°. Смазка ЦИАТИМ-221. Температура отпуска. | 10.00 | 30.00 | 9.00 |
| 5-80200 Т2С8 | Шариковый радиальный однорядный подшипник. 200°. Температура отпуска. Смазка ВНИИНП-235. | 10.00 | 30.00 | 9.00 |
| 5-80200 Ш2У | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Нормы шумности. | 10.00 | 30.00 | 9.00 |
| 5-80200 Ш2УС9 | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Нормы шумности. Смазка ЛЗ-31. | 10.00 | 30.00 | 9.00 |
| 55-42200 Р | Роликовый радиальный однорядный подшипник. Детали из теплоустойчивой (быстрорежущие) стали.. | 10.00 | 30.00 | 10.00 |
| 6-180200 КС27 | Шариковый радиальный однорядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Смазка ФАНОЛ. | 10.00 | 30.00 | 9.00 |
| 6-200 Б | Шариковый радиальный однорядный подшипник. Сепаратор из безоловянистой бронзы.. | 10.00 | 30.00 | 9.00 |
| 6-200 У | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. | 10.00 | 30.00 | 9.00 |
| 6-200 Ш2У | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Нормы шумности. | 10.00 | 30.00 | 9.00 |
| 6-200 Ю | Шариковый радиальный однорядный подшипник. Все детали или часть деталей из нержавеющей стали.. | 10.00 | 30.00 | 9.00 |
| 6-200 ЮУ | Шариковый радиальный однорядный подшипник. Дополнительные технические требования. Все детали или часть деталей из нержавеющей стали.. | 10.00 | 30.00 | 9.00 |
