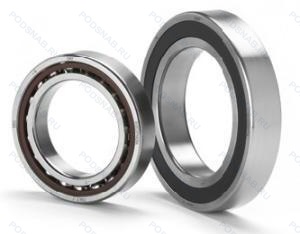

Шариковый подшипник 3MMV9109WI CR DUL
В наличии
3MMV9109WI CR DUL — Подшипник шариковый однорядный радиально-упорный, модификация основного исполнения 9109, производство FAFNIR.
Размер подшипника: 45x75x32 мм.
Сверхточность между ABEC 7 и ABEC 9 (ISO P4/P2), низкий угол контакта - α=25, дуплексная пара подшипников. универсальная установка. лёгкий преднатяг, 25° high угол контакта super precision abec-7 (iso p4), фенол (состав) cтандарт fafnir, низкий буртик на наружном кольце.
Альтернативное обозначение: 7009ACD/P4ADGA, B7009-E-T-P4S-DUL.
Аналоги: 7009ACD/P4ADGA SKF.
Международная стандартизации ISO
3MMV9109WICRDUL
Основные характеристики подшипника 3MMV9109WI CR DUL
- Диаметр внешний (D): 75;
- Диаметр внутренний (d): 45;
- Ширина (В): 32;
- Вес (m): 0.46;
- Защитные уплотнения: Отсутствуют;
- Альтернативные обозначения: 7009ACD/P4ADGA.=.B7009-E-T-P4S-DUL;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Армированный стекловолокном;
- Класс точности: Точность P4 (выше P5);
- Угол контакта (α): 25 градусов;
- Сопряжение: Универсальное сопряжение;
- Осевой внутренний зазор / преднатяг: DL-2 подшипник с легкой предварительной нагрузкой;
- Бренд: FAFNIR;
- Категория: Однорядные радиально-упорные;
Модификации подшипника 3MMV9109WI CR DUL
| Обозначение | Конструктивные изменения |
|---|---|
| 2MM9109WIDUL | Дуплексная пара подшипников. Универсальная установка. Лёгкий преднатяг. 15° Low Угол контакта. Superprecision Abec-7 (Iso P4).. Low Shoulder On Outer RIng (Standard Cage!!! (Molded Reinforced Nylon Cage)). |
| 3MMV9109WI CR SUL | Одиночный подшипник. Универсальный. Легкий преднатяг. 25° High Угол контакта Superprecision Abec-7 (Iso P4).. 25° High Угол контакта. High Grade (HG) Between Abec-7 (ISO P4) And Abec-9 (ISO P2). (TB-Segment) Phenolic (Composition) Fafnir Standard. Low Shoulder On Outer RIng (Standard Cage!!! (Molded Reinforced Nylon Cage)). |
| 9109PP | Манжетные уплотнения с обеих сторон подшипника. |
| 2MMV9109WI CR SUL | Одиночный подшипник. Универсальный. Легкий преднатяг. 15° Low Угол контакта. Superprecision Abec-7 (Iso P4).. 15° Low Угол контакта. High Grade (HG) Between Abec-7 (ISO P4) And Abec-9 (ISO P2).. (TB-Segment) Phenolic (Composition) Fafnir Standard. Low Shoulder On Outer RIng (Standard Cage!!! (Molded Reinforced Nylon Cage)). |
| 2MM9109WICRDUL | Дуплексная пара подшипников. Универсальная установка. Лёгкий преднатяг. 15° Low Угол контакта. Superprecision Abec-7 (Iso P4).. (TB-Segment) Phenolic (Composition) Fafnir Standard. Низкий буртик на наружном кольце. |
| 2MM9109WI DUM | Дуплексная пара подшипников. Универсальная установка. Средний преднатяг. 15° Low Угол контакта. Superprecision Abec-7 (Iso P4).. Низкий борт на наружном кольце, стандартный сепаратор - формованный армированный нейлоновый. |
| 2MM9109WICRSUL | Одиночный подшипник. Универсальный. Легкий преднатяг. 15° Low Угол контакта. Superprecision Abec-7 (Iso P4).. (TB-Segment) Phenolic (Composition) Fafnir Standard. Low Shoulder On Outer RIng (Standard Cage!!! (Molded Reinforced Nylon Cage)). |
| 3MM9109WICRDUM | Дуплексная пара подшипников. Универсальная установка. Средний преднатяг. 25° High Угол контакта Superprecision Abec-7 (Iso P4).. (TB-Segment) Phenolic (Composition) Fafnir Standard. Низкий буртик на наружном кольце. |
| 2MMVC9109HXCRDUL | Дуплексная пара подшипников. Универсальная установка. Лёгкий преднатяг. (TB-Segment) Phenolic (Composition) Fafnir Standard. Angular Contact-Low Shoulder On Both Rings. |
| 9109К | Подшипник шариковый однорядный радиально-упорный. |
| 9109P | Сеаратор из литого полиамида 6.6. армированного стекловолокном. |
| 9109PD | Скользящая контактная поверхность сталь/PTFE (политетрафторэтилен) Бронзовая пленка.. |
| 9109K | Коническое отверстие. Конусность 1/12. |
| 9109KD | Компоненты с покрытием Protect A имеют суффикс - KD. Protect A - это покрытие из чистого хрома с колончатой структурой поверхности. При использовании Protect A каретки с покрытием и направляющие с покрытием должны всегда комбинироваться. Если каретки с покрытием используются с направляющими без покрытия. например. это приведет к уменьшению преднатяга.. |
| 9109KDDG | Подшипник шариковый однорядный радиально-упорный. |
| 9109KDD | Защитные металлические шайбы по обе стороны подшипника с цилиндрическим наружным диаметром. |
| 9109PPG | Два уплотнения и стопорное кольцо. |
| 9109KG | Серия с закрепительной втулкой и смазочным отверстием. |
Модификации шарикового подшипника 3MMV9109WI CR DUL — это измененное основное конструктивное исполнение 9109, основные размеры (45x75x32) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 7009ACD/P4ADGA | ISO | Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. 25° Угол контакта. Два однорядных радиально-упорных шарикоподшипника для универсального сопряжения. т. е. в паре для монтажа «спиной к спине». «лицом к лицу» или «тандем». |
| EX45 7 CE3 T | ISO | Фенольная смола. Расположение внешнего сепаратора. Два подшипника расположены в тандеме. P4 (SKF)=Abec.7. ACD (SKF)=25° Угол контакта. |
| EX45 7 CE1 DM | ISO | Расположение внешнего сепаратора. P4 (SKF)=Abec.7. C-Phenolic Resin. E-External Cage Location. 1-15° Угол контакта. Medium Preload Designation For Duplexed Bearings. |
| EX45 5 CE1 DDL | ISO | Расположение внешнего сепаратора. P5 (SKF). C-Phenolic Resin. E-External Cage Location. 1-15° Угол контакта. Контактное уплотнение с двух сторон. |
| EX45 7 CE1 T | ISO | Расположение внешнего сепаратора. Два подшипника расположены в тандеме. P4 (SKF)=Abec.7. C-Phenolic Resin. E-External Cage Location. 1-15° Угол контакта. |
| 7009C TR DBM P3 | ISO | 15° Угол контакта. Ball Slide Model. Класс точности ниже. чем P2. но выше. чем P4. Комплект из 2 подшипников O-образного расположения. Средний преднатяг. |
| HCM7009-C-T-P4S-K5-DUM-XL | ISO | 15° Угол контакта. Серия X-Life премиум-класс. увеличиный срок службы. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. 2 bearings. Universal Matching - Medium Preload. Ближе к стандартным допускам. |
| 45BNR10STYNDBLP4 | ISO | Стальные шары. Диаметр окружности шага тел качения (мм) х скорость (об/мин). Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Комплект из 2 подшипников O-образного расположения. Стандартный преднатяг. Это специальная конструкция сепараторов которая позволяет подшипнику иметь более низкое трение и более низкий уровень шума. Превышение температуры подшипника с сепаратором из TYN ниже. чем с фенольным. |
| 7009CE/P4ADGA | ISO | Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Два однорядных радиально-упорных шарикоподшипника для универсального сопряжения. т. е. в паре для монтажа «спиной к спине». «лицом к лицу» или «тандем». 15° Угол контакта And (E) Small Size Steel Balls. |
| EX45 7 CE1 FFM | ISO | Расположение внешнего сепаратора. P4 (SKF)=Abec.7. C-Phenolic Resin. E-External Cage Location. 1-15° Угол контакта. Две съемные защитные металлические шайбы. |
| 109HEDUM 0-11 | ISO | 25° Угол контакта. Сепаратор из фенольной смолы с текстильным ламинированием. Внешнее кольцо центрировано. Комплект из 2 универсальных подшипников. Средний преднатяг. Anderson WInsorlube L245X MIL L6085A. Temperature Range -67°F (-55°C) / +175°F (+79.44°C). |
| 109HEDUL 0-11 | ISO | 25° Угол контакта. Сепаратор из фенольной смолы с текстильным ламинированием. Внешнее кольцо центрировано. Комплект из 2 универсальных подшипников. Небольшой предварительный натяг. Anderson WInsorlube L245X MIL L6085A. Temperature Range -67°F (-55°C) / +175°F (+79.44°C). |
| 7009CD/P4ADFCGMM | ISO | 15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Two Single Row Deep Groove Ball Bearings. Single Row Angular Contact Ball Bearings Or Single Row Tapered Roller Bearings Matched For Mounting In A Face-To-Face Arrangement. Heavy Preload. Open Single Direction Bearing Filled With Standard Grease. |
| 7009CD/P4ADBA | ISO | 15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Два однорядных радиальных шарикоподшипника. Однорядные радиально-упорные шарикоподшипники или однорядные конические роликовые подшипники. подходящие для монтажа в схеме «спина к спине». Легкая предварительная нагрузка. |
| 7009A5TRDUMP3 | ISO | Комплект из 2 универсальных подшипников. Средний преднатяг. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. 25° Угол контакта. Класс точности ниже. чем P2. но выше. чем P4. |
| 7009C TYN DBL P5 | ISO | 15° Угол контакта. Размерная и рабочая точность соответствует классу допуска ISO 5. Комплект из 2 подшипников O-образного расположения. Стандартный преднатяг. Это специальная конструкция сепараторов которая позволяет подшипнику иметь более низкое трение и более низкий уровень шума. Превышение температуры подшипника с сепаратором из TYN ниже. чем с фенольным. |
| 7009C TY P5 | ISO | 15° Угол контакта. Размерная и рабочая точность соответствует классу допуска ISO 5. Шарикоподшипник. Радиально-упорный. Сверхточный. Сепаратор из полиамида. усиленного стекловолокном. |
| EX45 7 CE1 DDM | ISO | Расположение внешнего сепаратора. Умеренная предварительная нагрузка (только для симметричных комплектов). P4 (SKF)=Abec.7. Два подшипника. расположенных по схеме O (спиной к спине). C-Phenolic Resin. E-External Cage Location. 1-15° Угол контакта. |
| 7009C P4 DT | ISO | 15° Угол контакта. Дуплексные подшипники для установки в тандеме. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. |
| 7009ETDULP4 | ISO | 25° Угол контакта. Механически обработанный ламинированный фенольный сепаратор. Комплект из 2 универсальных подшипников. Небольшой предварительный натяг. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. |
| 7009.CV.DU.J74 | ISO | Небольшая предварительная нагрузка. Точность размеров и хода соответствует классу допусков 4 (более высокая. чем P5)-ABEC7. Радиально-упорный подшипник в сборе с двумя подшипниками. которые могут быть сопряжены спина к спине. лицом к лицу или тандем. Полноразмерный цилиндрический роликоподшипник с модифицированной внутренней конструкцией. |
Аналог шарикового подшипника 3MMV9109WI CR DUL — это подшипник такого же размера dx45,Dx75,Bx32, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 2-436109 КЕ5 | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 24-246109-Е5 | Шариковый радиально-упорный сдвоенный подшипник. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 4-236109 К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 4-436109 КЕ5 | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 4-446109 Е | Шариковый радиально-упорный сдвоенный подшипник. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 2-436109 КЕШ3 | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Сепаратор из текстолита.. Нормы шумности. | 45.00 | 75.00 | 32.00 |
| 2-36109-К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 2-436109 Е | Шариковый радиально-упорный сдвоенный подшипник. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 2-436109 К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 2-436109 КЕ | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
| 22-236109 К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 336109К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 4-36109-К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 4-436109 К | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 45.00 | 75.00 | 32.00 |
| 4-436109 КЕ | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Сепаратор из текстолита.. | 45.00 | 75.00 | 32.00 |
