Шариковый подшипник 3309 ATNZZ
В наличии

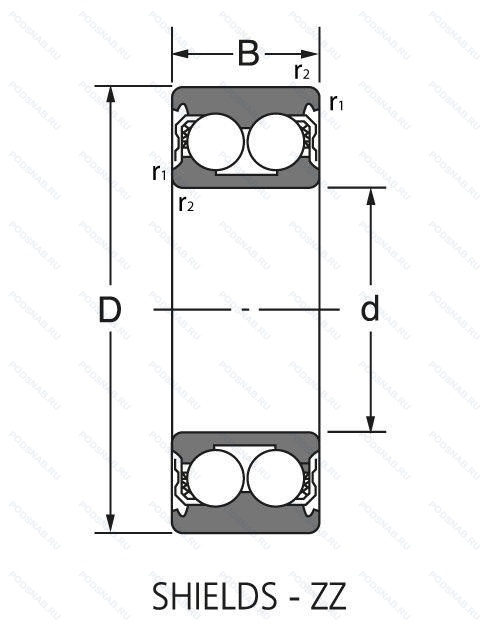

3309 ATNZZ — Шариковый радиально-упорный подшипник однонаправленный, модификация основного исполнения 3309, производство NIS.
Размер подшипника: 45x100x39 мм.
Международная стандартизации ISO
3309ATNZZ
Основные характеристики подшипника 3309 ATNZZ
- Диаметр внешний (D): 100;
- Диаметр внутренний (d): 45;
- Вес (m): 1.4;
- Ширина (B): 39.7;
- Размер фаски наружного кольца (r1.2): 1.5;
- Бренд: NIS;
- Категория: Однонаправленные радиально-упорные;
Модификации подшипника 3309 ATNZZ
| Обозначение | Конструктивные изменения |
|---|---|
| 3309DA | Шарикоподшипник двухрядный с разъемным внутренним кольцом. |
| 3309BC.JH | Штампованная сталь. Conrad Type 25° Угол контакта. Domestic Production. |
| 3309-BD-TVH-C3 | Внутренний зазор больше нормального. Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3309-BD-TVH | Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3309-BD-2HRS-TVH | Формованный полиамидный сепаратор защелкивающегося типа. Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR.. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3309-B-TNH-C3 | Внутренний зазор больше нормального. Модификация внутренней конструкции. Подшипник с защелкиваемым сепаратором из пластмассы. |
| 3309-B-2RS-TNH | Резиновые уплотнения с каждой стороны подшипника. Модификация внутренней конструкции. Подшипник с защелкиваемым сепаратором из пластмассы. |
| 3309DNRCBM | Two-Piece Inner Ring And A 45° Угол контакта. Обработанный латунный сепаратор оконного типа. Центрирование шарика. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. Controlled Axial Internal Clearance. |
| 3309DA.MA | Механически обработанный латунный сепаратор. Центрирование по внешнему кольцу. Шарикоподшипник двухрядный с разъемным внутренним кольцом. |
| 3309-B-TNH-L946 | Модификация внутренней конструкции. Подшипник с защелкиваемым сепаратором из пластмассы. Preserved With Anti-Corrosion Oil. (Normal Preservation Instead Of The Production Grease Filling). |
| 3309 2RS TNG | Резиновые уплотнения с каждой стороны подшипника. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3309BA | Ball Bearing. High Capacity. 40° Угол контакта. |
| 3309-BD-2Z | Щиты с обеих сторон подшипника. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3309-BD-XL-2Z | Серия X-Life премиум-класс. увеличиный срок службы. Щиты с обеих сторон подшипника. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3309B.2RS.TV | Резиновые уплотнения с каждой стороны подшипника. Design Without Filling Slots Have Угол контактаs Of 32°. Сепаратор из полиамида. |
| 3309B-2RSTNC3 | Внутренний зазор больше нормального. Резиновые уплотнения с каждой стороны подшипника. 25° Угол контакта. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3309B-2ZTN | 25° Угол контакта. Две металлические защитные шайбы. Сепаратор из полиамида 66. армированного стекловолокном. |
| 3309BTNC3 | Внутренний зазор больше нормального. 25° Угол контакта. Клетка из армированного стекловолокном полиамида 66. |
| 3309BTN | 25° Угол контакта. Клетка из армированного стекловолокном полиамида 66. |
| 3309NRJC3 | Внутренний зазор больше нормального. Сепаратор из стали. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. |
| 3309 A-2Z/MT33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Защитные металлические шайбы с обеих сторон подшипника. Lithium Grease. Medium Temp. 74 cSt @ 40°C. -30°C/+120°C. A Two-Figure Number Following MT Identifies The Actual Grease. An Additional Letter Or Letter/Figure Combination As Mentioned Under HT Identifies Filling Degrees Other Than Standard. Examples/ MT33 Or MT37F9. |
| 3309 A-2Z | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Защитные металлические шайбы с обеих сторон подшипника. |
| 3309-BD-2Z-TVH | Защитные металлические шайбы с обеих сторон подшипника. Твердая клетка из полиамида. Tapered Roller Bearing. Steep Угол контакта (24° To 32°). Metric Series. |
| 3309 D | Половина целого игольчатого валика. Применять суффикс 'D' в базовом номере. |
| 3309-B-2RSR-TV | Конический роликовый подшипник. Угол контакта 20 градусов. Резиновые уплотнения с каждой стороны подшипника. Прочный сепаратор из полиамида. армированного стекловолокном. |
Модификации шарикового подшипника 3309 ATNZZ — это измененное основное конструктивное исполнение 3309, основные размеры (45x100x39) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| BSB045100-T-DU | ISO | Полиамидный сепаратор. Комплект из 2 универсальных подшипников. |
| BSB045100-T-DU-L055 | ISO | Полиамидный сепаратор. Комплект из 2 универсальных подшипников. Подшипник смазан высокоэффективной смазкой Arcanol MULTITOP. |
| BSD45100C/DT | ISO | Внутренние изменения в конструкции. Дуплексные подшипники для установки в тандеме. |
| BS45M100P2H DH | ISO | Подшипник с чрезвычайно высокой точностью вращения (Abec9) и допуском формы (Abec7). Duplex Pairs Of Bearing. Heavy Preload. |
| BSB045100DUH P3 | ISO | Дуплексная пара подшипников. Высокий преднатяг. Класс точности ниже. чем P2. но выше. чем P4. |
Аналог шарикового подшипника 3309 ATNZZ — это подшипник такого же размера dx45,Dx100,Bx39, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 5309N | Шариковый радиально-упорный двухрядный подшипник. Канавка под стопорное кольцо на внешнем кольце. | 45.00 | 100.00 | 39.70 |
| 63309-2RS | Шариковый радиальный однорядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 45.00 | 100.00 | 39.70 |
| W6309-2RS | Шариковый радиальный однорядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 45.00 | 100.00 | 39.70 |
| W6309-ZZ | Шариковый радиальный однорядный подшипник. Защитные металлические шайбы с обеих сторон. | 45.00 | 100.00 | 39.70 |
| UK309L3 | Шариковый радиальный однорядный подшипник. Тройное манжетное уплотнение для вкладыша подшипника. | 45.00 | 100.00 | 38.00 |
| 6-218409 Л | Шариковый упорный однорядный подшипник. Сепаратор из латуни.. | 45.00 | 100.00 | 39.00 |
| 6У-7609 А | Роликовый радиальный-упорный однорядный подшипник. Повышенная грузоподъемность. | 45.00 | 100.00 | 38.25 |
| 6У-7609 АУШ | Роликовый радиальный-упорный однорядный подшипник. Дополнительные технические требования. Повышенная грузоподъемность. Нормы шумности. | 45.00 | 100.00 | 38.25 |
| 32309F | Роликовый радиальный-упорный однорядный подшипник. Сепаратор из обработанной стали или специального чугуна. | 45.00 | 100.00 | 38.25 |
| 32309CR | Роликовый радиальный-упорный однорядный подшипник. (TB-Segment) Phenolic (Composition) Fafnir Standard. | 45.00 | 100.00 | 38.25 |
| 7609-КУ | Роликовый радиальный-упорный однорядный подшипник. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки. Дополнительные технические требования. | 45.00 | 100.00 | 38.25 |
| 63309LLB | Шариковый радиальный однорядный подшипник. Уплотнение бесконтактного типа из синтетического каучука. | 45.00 | 100.00 | 39.70 |
| 63309LLU | Шариковый радиальный однорядный подшипник. Контактное резиновое уплотнение с двух сторон. | 45.00 | 100.00 | 39.70 |
| 218409-Л | Шариковый упорный подшипник. Сепаратор из латуни.. | 45.00 | 100.00 | 39.00 |
| 5В0-218409 Л | Шариковый упорный однорядный подшипник. Сепаратор из латуни.. | 45.00 | 100.00 | 39.00 |
