Шариковый подшипник QJ224-N2-MPA-F59-C3

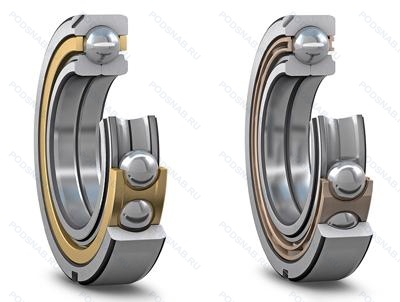

QJ224-N2-MPA-F59-C3 — Подшипник шариковый с четырехточечным контактом, модификация основного исполнения QJ224, производство FAG.
Размер подшипника: 120x215x40 мм.
Шарикоподшипник с четырехточечным контактом, массивный латунный сепаратор. центрированный по бортику наружного кольца, replaced by, внутренний зазор больше нормального, два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.
Альтернативное обозначение: QJ224N2MA/C3B20.
Международная стандартизации ISO
QJ224N2MPAF59C3
В наличии
Основные характеристики подшипника QJ224-N2-MPA-F59-C3
- Диаметр внешний (D): 215.00;
- Диаметр внутренний (d): 120.00;
- Ширина (В): 40.00;
- Модификация: Две фиксирующие канавка во внешнем кольце;
- Вес (m): 6.82;
- Защитные уплотнения: Отсутствуют;
- Альтернативные обозначения: QJ224N2MA/C3B20;
- Тип сепаратора: Латунный. центрируемый по наружному кольцу;
- Класс точности: A2 - Reduced Width Tolerance;
- Радиальный люфт или внутренний зазор: C3 внутренний люфт выше чем Cn;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- Разъёмное внутреннее или наружное кольцо: Раздельное внутреннее кольцо;
- Радиальная статическая нагрузка C0r: 340000;
- Радиальная динамическая нагрузка Cr: 285000;
- ECLASS number: 23-05-08-03;
- ECLASS2 number: 23-05-08-03;
- Бренд: FAG;
- Категория: С четырехточечным контактом;
Модификации подшипника QJ224-N2-MPA-F59-C3
| Обозначение | Конструктивные изменения |
|---|---|
| QJ224-N2-MPA-C3 | Внутренний зазор больше нормального. Твердый латунный сепаратор. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224N2MA | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Шариковый подшипник с четырехточечным контактом. |
| QJ224N2.MPA.C4.FV3 | Внутренний зазор подшипника больше. чем C3. Твердый латунный сепаратор. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224N2MA/C2L | Механически обработанный латунный сепаратор. центрируемый по внешнему кольцу. Два установочных паза (выемки). 180° друг от друга. На боковой поверхности большого наружного кольца. Нижняя половина нормального диапазона зазора. |
| QJ224N2MA/C3 | Внутренний зазор больше нормального. Механически обработанный латунный сепаратор. центрируемый по внешнему кольцу. Два установочных паза (выемки). 180° друг от друга. На боковой поверхности большого наружного кольца. |
| QJ224N2MA/C4B20 | Внутренний зазор подшипника больше. чем C3. Механически обработанный латунный сепаратор. центрируемый по внешнему кольцу. Стабилизированные кольца и уменьшенный допуск по ширине. Два установочных паза (выемки). 180° друг от друга. На боковой поверхности большого наружного кольца. |
| QJ224-N2-MPA | Массивный латунный сепаратор. центрированный по бортику наружного кольца. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224-N2-MPA-F59-C4 | Внутренний зазор подшипника больше. чем C3. Массивный латунный сепаратор. центрированный по бортику наружного кольца. Replaced By. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224-N2-MPA-C2 | Внутренний зазор подшипника меньше нормального. Массивный латунный сепаратор. центрированный по бортику наружного кольца. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224M3U303 | Код U303 в артикуле подшипника NSK показывает. что он был специально разработан и произведен для использования в ветроэнергетике. Эти подшипники для ветряных турбин изготовлены из высококлассной высокочистой подшипниковой стали и специальных сталей. используемых исключительно компанией NSK. Они также собираются на отдельных производственных участках и подлежат специальной упаковке. что предотвращает загрязнение.. |
| QJ224-N2-MPA-C4 | Внутренний зазор подшипника больше. чем C3. Массивный латунный сепаратор. центрированный по бортику наружного кольца. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224-N2-MPA-C3-SQ14 | Внутренний зазор больше нормального. Массивный латунный сепаратор. центрированный по бортику наружного кольца. Два установочных паза (выемки), расположенных под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса.. |
| QJ224WC4 | Угол контакта 15°. |
| QJ224ACS155 | Угол контакта 15°. |
| QJ224C3U35K | Угол контакта 15°. |
| QJ 224 | Штампованный сепаратор из стального листа. Шариковый подшипник с четырех-точечным контактом. |
Модификации шарикового подшипника с четырехточечным контактом QJ224-N2-MPA-F59-C3 — это измененное основное конструктивное исполнение QJ224, основные размеры (120x215x40) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| Q224M | ISO | Подшипник с латунным сепаратором. центрированный по телам качения. |
| Q224 | ISO | Подшипник шариковый с четырехточечным контактом. |
| Q224N2MA/C3 | ISO | Внутренний зазор больше нормального. Механически обработанный латунный сепаратор. центрируемый по внешнему кольцу. Два установочных паза (выемки). 180° друг от друга. На боковой поверхности большого наружного кольца. |
Аналог шарикового подшипника с четырехточечным контактом QJ224-N2-MPA-F59-C3 — это подшипник такого же размера dx120,Dx215,Bx40, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 6224NR | Шариковый радиальный однорядный подшипник. Канавка и стопорное кольцо на наружном кольце. | 120.00 | 215.00 | 40.00 |
| 6224LLB | Шариковый радиальный однорядный подшипник. Уплотнение бесконтактного типа из синтетического каучука. | 120.00 | 215.00 | 40.00 |
| 6224N | Шариковый радиальный однорядный подшипник. Канавка для стопорного кольца на наружном кольце. | 120.00 | 215.00 | 40.00 |
| 6224-RS1 | Шариковый радиальный однорядный подшипник. Резиновое уплотнение с одной стороны. | 120.00 | 215.00 | 40.00 |
| 224-А | Шариковый радиальный однорядный подшипник. Повышенная грузоподъемность. | 120.00 | 215.00 | 40.00 |
| 224-Л | Шариковый радиальный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 224-Л1 | Шариковый радиальный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 42224-Л | Роликовый радиальный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 42224-М | Роликовый радиальный однорядный подшипник. Модифицированный контакт.. | 120.00 | 215.00 | 40.00 |
| 46224-АЛ | Шариковый радиально-упорный однорядный подшипник. Сепаратор из латуни.. Повышенная грузоподъемность. | 120.00 | 215.00 | 40.00 |
| 46224-Л | Шариковый радиально-упорный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 46224К | Шариковый радиально-упорный однорядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 120.00 | 215.00 | 40.00 |
| 5-224 Л | Шариковый радиальный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 5-46224 Л | Шариковый радиально-упорный однорядный подшипник. Сепаратор из латуни.. | 120.00 | 215.00 | 40.00 |
| 56-32224 БМ | Роликовый радиальный однорядный подшипник. Модифицированный контакт.. Сепаратор из безоловянистой бронзы.. | 120.00 | 215.00 | 40.00 |
