Шариковый подшипник 3303-BD-XL-TVH
В наличии
3303-BD-XL-TVH — Подшипник шариковый двухрядный радиально-упорный, модификация основного исполнения 3303, производство FAG.
Размер подшипника: 17x47x22 мм.
Литой полиамидный сепаратор (pa66). защелкивающийся, серия x-life премиум-класс. увеличиный срок службы, модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения.
Альтернативное обозначение: 3303-BD-TVH.
Аналоги: 3303B.TVH FAG,3303TN INA,3303-B-TNH FAG,3303ATN9 SKF,3303B TNH RHP,3303TN SKF,3303B TNG NSK,3303A/TG Steyr,3303A SNR,3303B/TG/MT15 Steyr,3303B TNG CBF,3303BTNG AVSN5 NSK,3303B TV NKE,3303B.TV NKE.
Международная стандартизации ISO
3303BDXLTVH

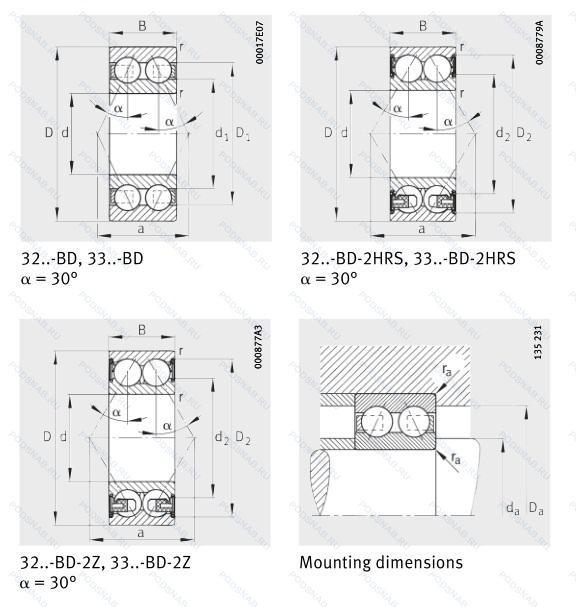

Основные характеристики подшипника 3303-BD-XL-TVH
- Диаметр внешний (D): 47.00;
- Диаметр внутренний (d): 17.00;
- Ширина (В): 22.20;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 0.192;
- Защитные уплотнения: Отсутствуют;
- Альтернативные обозначения: 3303-BD-TVH;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Формованный пластиковый;
- Класс точности: Стандартная точность;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- EAN: 4012802482850;
- Разъёмное внутреннее или наружное кольцо: Стандартно;
- Радиальная статическая нагрузка C0r: 13100;
- Радиальная динамическая нагрузка Cr: 22500;
- ECLASS number: 23-05-08-03;
- ECLASS2 number: 23-05-08-03;
- Бренд: FAG;
- Категория: Двухрядные радиально-упорные;
Модификации подшипника 3303-BD-XL-TVH
| Обозначение | Конструктивные изменения |
|---|---|
| 3303B-2ZRTNG/YRLN | 25° Угол контакта. Metal Shields At Each Side Of The Bearing. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303J | Сепаратор из стали. |
| 3303-B-2RSR-TV | Design Without Filling Slots Have Угол контактаs Of 32°. Резиновые уплотнения с каждой стороны подшипника. Сепаратор из полиамида. |
| 3303-B-2RS-TVH-C3 | Внутренний зазор больше нормального. Seal At Each Side Of The Bearing. Модификация внутренней конструкции. Формованный полиамидный сепаратор защелкивающегося типа. |
| 3303-B-2Z-TV | Design Without Filling Slots Have Угол контактаs Of 32°. Защитные металлические шайбы с обеих сторон. Сепаратор из полиамида. |
| 3303ATN9NR/C3 | Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Литой защелкивающийся сепаратор из полиамида. армированного стекловолокном 6.6. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. |
| 3303-B-2RS-TV | Резиновые уплотнения с каждой стороны подшипника. Design Without Filling Slots Have Угол контактаs Of 32°. Сепаратор из полиамида. |
| 3303C3 NF | Внутренний зазор больше нормального. Полированный подшипник и детали подшипника. |
| 3303B-2ZRTNG | 25° Угол контакта. Metal Shields At Each Side Of The Bearing. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303-B-TV | Design Without Filling Slots Have Угол контактаs Of 32°. Сепаратор из полиамида. |
| 3303B.2RSR.TVH.C3 | Внутренний зазор больше нормального. Модификация внутренней конструкции. Формованный полиамидный сепаратор защелкивающегося типа. Seal At Each Side Of The Bearing. |
| 3303B 2RS TNG | Резиновые уплотнения с каждой стороны подшипника. Конический роликовый подшипник. Угол контакта 20 градусов. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303B ZZ TNG | Конический роликовый подшипник. Угол контакта 20 градусов. Металлические защитные шайбы с двух сторон. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303B Z NR TNG | Конический роликовый подшипник. Угол контакта 20 градусов. Одна защитная металлическая шайба. SNAP RING GROOVE WITH SNAP RING. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303-B-TNH-C3 | Внутренний зазор больше нормального. Модификация внутренней конструкции. Подшипник с защелкиваемым сепаратором из пластмассы. |
| 3303B TG | Конический роликовый подшипник. Угол контакта 20 градусов. Пластиковый сепаратор с фиксатором. |
| 3303-B-2RS-TNH | Резиновые уплотнения с каждой стороны подшипника. Модификация внутренней конструкции. Подшипник с защелкиваемым сепаратором из пластмассы. |
| 3303 2RS TNG | Резиновые уплотнения с каждой стороны подшипника. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303B-2ZRTNGC3 | Внутренний зазор больше нормального. 25° Угол контакта. Metal Shields At Each Side Of The Bearing. Прочный сепаратор из полиамида. армированного стекловолокном. |
| 3303AC2 | Внутренний зазор подшипника меньше нормального. Без пазов для заполнения, с полиамидным сепаратором, угол 25°. |
| 3303A-2RS1 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Усиленные листовой сталью контактные уплотнения из акрилонитрил-бутадиенового каучука (NBR) с обеих сторон подшипника. |
| 3303A-2Z | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Защитные металлические шайбы с обеих сторон подшипника. |
| 3303-BD-2HRS-TVH | Твердая клетка из полиамида. Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR.. Tapered Roller Bearing. Steep Угол контакта (24° To 32°). Metric Series. |
| 3303-BD-TVH | Твердая клетка из полиамида. Tapered Roller Bearing. Steep Угол контакта (24° To 32°). Metric Series. |
| 3303-BD-2Z-TVH | Защитные металлические шайбы с обеих сторон подшипника. Твердая клетка из полиамида. Tapered Roller Bearing. Steep Угол контакта (24° To 32°). Metric Series. |
Модификации шарикового подшипника 3303-BD-XL-TVH — это измененное основное конструктивное исполнение 3303, основные размеры (17x47x22) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 5303ZZ | ISO | Металлическая защитная шайба с двух сторон. |
| 5303 2RS | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| MDJ17KM | ISO | Механически обработанный латунный сепаратор .Расположенный на элементах качения. Type Of Model. |
| 5305SBKF | ISO | Металлическая защитная шайба с одной стороны. Шарикоподшипник. Радиально-упорный. Двухрядный. Без канавки для ввода тел качения. Стандартная ширина подшипника. Сходящиеся наружу контактные углы. Жесткая конструкция. |
| 5303.2RSR | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5303-2RS1 | ISO | Усиленные листовой сталью контактные уплотнения из акрилонитрил-бутадиенового каучука (NBR) с обеих сторон подшипника. |
| 5303.2ZR | ISO | Защитные металлические шайбы с обеих сторон. |
| 5303SBKF | ISO | Металлическая защитная шайба с одной стороны. Шарикоподшипник. Радиально-упорный. Двухрядный. Без канавки для ввода тел качения. Стандартная ширина подшипника. Сходящиеся наружу контактные углы. Жесткая конструкция. |
| 5303SCZZ/5K | ISO | Прессованный стальной сепаратор. Защитные металлические шайбы с обеих сторон. Grease/ Kyodo Yushi / Multemp SRL (-40°C to +150°C). |
| 5303SB | ISO | Double Row. Angular Contact. Non-Filling Notch Bearing. With Outwardly Convergent Угол контактаs. Rigid Design. |
| UR3303C | ISO | 15° Угол контакта. |
| BD17-21-A-DD7DNXCG01 | ISO | Нет слотов для заполнения. 1.5/16. Витоновое уплотнение DU и V-типа. |
| MDJK15M | ISO | Механически обработанный латунный сепаратор .Расположенный на элементах качения. |
| 5303ZZ G15 | ISO | Защитные металлические шайбы с обеих сторон. Литой сепаратор из полиамида 6.6. армированного стекловолокном. Центрированный элемент качения.. |
| 5303ZZ C3 | ISO | Внутренний зазор больше нормального. Защитные металлические шайбы с обеих сторон. |
| 5303C | ISO | Двухрядный радиально-упорный подшипник качения без канавки для заполнения шариками. Со сходящимися наружу угловыми контактами. Жесткая конструкция. |
| 5303CF | ISO | Inner Rings Can Be Provided In A Semi- Finished Condition With Appropriate Grind Stock To Allow Mill Operators To Optimize The Roll’s Precision By Finish Grinding The Inner Ring After Mounting It Onto The Roll. The Part Numbers For These Bearings And Inner Ring Assemblies Are Identified By A Cf Suffix. |
| 5303CFF | ISO | Двухрядный радиально-упорный подшипник качения без канавки для заполнения шариками. Со сходящимися наружу угловыми контактами. Жесткая конструкция. Металлическое уплотнение с двух сторон. |
| 5303EE | ISO | Резиновые уплотнения с каждой стороны подшипника. |
| 5303EE G15 | ISO | Литой сепаратор из полиамида 6.6. армированного стекловолокном. Элемент качения по центру. Резиновые уплотнения с каждой стороны подшипника. |
Аналог шарикового подшипника 3303-BD-XL-TVH — это подшипник такого же размера dx17,Dx47,Bx22, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 5303-2RS C3 | Шариковый радиально-упорный двухрядный подшипник. Внутренний зазор больше нормального. Резиновые уплотнения с каждой стороны подшипника. | 17.00 | 47.00 | 22.20 |
| 5303KG | Шариковый радиально-упорный двухрядный подшипник. Серия с закрепительной втулкой и смазочным отверстием. | 17.00 | 47.00 | 22.25 |
| 5303K | Шариковый радиально-упорный двухрядный подшипник. Коническое отверстие. Конусность 1/12. | 17.00 | 47.00 | 22.22 |
| 5303KDD | Шариковый радиально-упорный двухрядный подшипник. Защитные металлические шайбы по обе стороны подшипника с цилиндрическим наружным диаметром. | 17.00 | 47.00 | 22.25 |
| S3303-2RS | Шариковый радиально-упорный двухрядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 17.00 | 47.00 | 22.20 |
| S5303-2RS | Шариковый радиально-упорный двухрядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 17.00 | 47.00 | 22.20 |
| 5303N | Шариковый радиально-упорный двухрядный подшипник. Канавка под стопорное кольцо на внешнем кольце. | 17.00 | 47.00 | 22.20 |
| 5303SCZZ | Шариковый радиально-упорный двухрядный подшипник. Угол контакта 15°. Только для тел качения. | 17.00 | 47.00 | 22.20 |
| 5303SCLLD | Шариковый радиально-упорный двухрядный подшипник. Угол контакта 15°. Только для тел качения. | 17.00 | 47.00 | 22.20 |
| 5303S | Шариковый радиально-упорный двухрядный подшипник. Запечатанная версия кулачкового ролика. Только для тел качения. | 17.00 | 47.00 | 22.20 |
| 5303SCLLM | Шариковый радиально-упорный двухрядный подшипник. Угол контакта 15°. Только для тел качения. | 17.00 | 47.00 | 22.20 |
| 3056303-Е | Шариковый радиально-упорный двухрядный подшипник. Сепаратор из текстолита.. | 17.00 | 47.00 | 22.20 |
| 3056303-К1 | Шариковый радиально-упорный двухрядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 17.00 | 47.00 | 22.20 |
| W6303-2RS | Шариковый радиальный однорядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 17.00 | 47.00 | 22.20 |
| W6303-ZZ | Шариковый радиальный однорядный подшипник. Защитные металлические шайбы с обеих сторон. | 17.00 | 47.00 | 22.20 |
