Шариковый подшипник 3316-BD-XL-2HRS-TVH

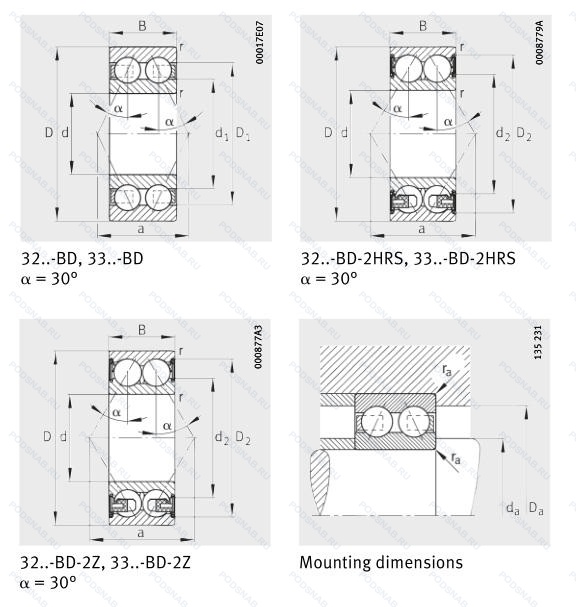

3316-BD-XL-2HRS-TVH — Подшипник шариковый двухрядный радиально-упорный, модификация основного исполнения 3316, производство FAG.
Размер подшипника: 80x170x68 мм.
Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения rsr, формованный полиамидный сепаратор защелкивающегося типа, серия x-life премиум-класс. увеличиный срок службы, модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения.
Альтернативное обозначение: 3316-BD-2HRS-TVH.
Международная стандартизации ISO
3316BDXL2HRSTVH
В наличии
Основные характеристики подшипника 3316-BD-XL-2HRS-TVH
- Диаметр внешний (D): 170.00;
- Диаметр внутренний (d): 80.00;
- Ширина (В): 68.30;
- Модификация: Отсутствие внешних модификаций;
- Вес (m): 6.785;
- Защитные уплотнения: Высокоскоростные с низким коэффициентом трения с двух сторон;
- Альтернативные обозначения: 3316-BD-2HRS-TVH;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Формованный пластиковый;
- Класс точности: Стандартная точность;
- Посадочное отверстие: C - Цилиндрическое отверстие;
- Радиальный люфт или внутренний зазор: Cn нормальный внутренний люфт;
- Термостабилизация: Отсутствие стабилизации нагрева - Температура до 120 °C;
- Разъёмное внутреннее или наружное кольцо: Стандартно;
- Радиальная статическая нагрузка C0r: 180000;
- Радиальная динамическая нагрузка Cr: 199000;
- ECLASS number: 23-05-08-03;
- ECLASS2 number: 23-05-08-03;
- Бренд: FAG;
- Категория: Двухрядные радиально-упорные;
Модификации подшипника 3316-BD-XL-2HRS-TVH
| Обозначение | Конструктивные изменения |
|---|---|
| 3316A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. |
| 3316C3 | Внутренний зазор больше нормального. |
| 3316C.M.L61 | 15° Угол контакта. Твердый латунный сепаратор. Шариковые направляющие. Normal Temperature Grease -10°C/+130°C. Aeroshell Grease No. 5. |
| 3316 | Подшипник шариковый двухрядный радиально-упорный. Основное конструктивное исполнение. |
| 3316M | Подшипник с латунным сепаратором. центрированный по телам качения. |
| 3316A/C3 | Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. |
| 3316C.M.C3 | 15° Угол контакта. Внутренний зазор больше нормального. Твердый латунный сепаратор. Шариковые направляющие. |
| 3316C.M | 15° Угол контакта. Твердый латунный сепаратор. Шариковые направляющие. |
| 3316-BD-2HRS-TVH | Формованный полиамидный сепаратор защелкивающегося типа. Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR.. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3316-DA-MA | Механически обработанный латунный сепаратор. Центрирование по внешнему кольцу. Шарикоподшипник двухрядный с разъемным внутренним кольцом. |
| 3316S | Запечатанная версия кулачкового ролика. |
| 3316-BD-XL-TVH-C3 | Внутренний зазор больше нормального. Серия X-Life премиум-класс. увеличиный срок службы. Литой полиамидный сепаратор (PA66). защелкивающийся. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3316E | Подшипник с заправочным пазом для ввода тел качений. |
| 3316S C3 | Прессованный стальной сепаратор. Внутренний зазор больше нормального. |
| 3316ANR | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. |
| 3316-BD-XL | Серия X-Life премиум-класс. увеличиный срок службы. Модифицированная внутренняя конструкция. угол контакта α=30. без отверстия для заполнения. |
| 3316FY | Обработанный латунный сепаратор. |
| 3316E/C3 | Внутренний зазор больше нормального. Подшипник с заправочным пазом для ввода тел качений. |
| 3316.C4 | Внутренний зазор подшипника больше. чем C3. |
| 3316M C3 | Внутренний зазор больше нормального. Механически обработанный латунный сепаратор .Расположенный на элементах качения. |
| BHA 3316 Z | щит из листовой прессованной стали с одной стороны подшипника. |
| 3316 DMA | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. |
| 3316-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 3316 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. |
| 3316 D | Половина целого игольчатого валика. Применять суффикс 'D' в базовом номере. |
Модификации шарикового подшипника 3316-BD-XL-2HRS-TVH — это измененное основное конструктивное исполнение 3316, основные размеры (80x170x68) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 5316 | ISO | Подшипник шариковый двухрядный радиально-упорный. |
| 5316B.TVP | ISO | Модификация внутренней конструкции. Формованный полиамидный сепаратор оконного типа. Роликовые тела качения. |
| Z-518158.3316-DA | ISO | Шарикоподшипник двухрядный с разъемным внутренним кольцом. |
| 5316S C3 | ISO | Прессованный стальной сепаратор. Внутренний зазор больше нормального. |
| 5316A | ISO | Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. |
| 5316A/C3 | ISO | Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без отверстия для смазки. |
| 5316S | ISO | Запечатанная версия кулачкового ролика. |
Аналог шарикового подшипника 3316-BD-XL-2HRS-TVH — это подшипник такого же размера dx80,Dx170,Bx68, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| NJ3316 | Роликовый радиальный однорядный подшипник. Штампованный сепаратор из стального листа. Канавка под стопорное кольцо на наружном кольце подшипника. Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта. | 80.00 | 170.00 | 68.30 |
| NU3316 | Роликовый радиальный однорядный подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта. | 80.00 | 170.00 | 68.30 |
| NUP3316 | Роликовый радиальный однорядный подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. Точность размеров примерно соответствует классу точности Р4. Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта. | 80.00 | 170.00 | 68.30 |
| 8416Н | Шариковый упорный однорядный подшипник. Детали из теплостойкой стали. | 80.00 | 170.00 | 68.00 |
| BS2-2316-2RS/VT143 | Роликовый радиальный-упорный подшипник. Резиновые уплотнения с каждой стороны подшипника. Заполнение пластичной смазкой SKF LGEP 2 на 25–35 %. Высокая осевая жесткость и грузоподъемность.. | 80.00 | 170.00 | 67.00 |
| 5316 E | Шариковый радиально-упорный подшипник. Повышенная грузоподъемность. | 80.00 | 170.00 | 68.30 |
| 5316-2RS | Шариковый радиально-упорный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 80.00 | 170.00 | 68.26 |
| 5316ZZ | Шариковый радиально-упорный подшипник. Защитные металлические шайбы с обеих сторон. | 80.00 | 170.00 | 68.26 |
| 76-3056316 Л1Ш1 | Шариковый радиально-упорный двухрядный подшипник. Сепаратор из латуни.. Нормы шумности. | 80.00 | 170.00 | 68.30 |
| 5316W | Шариковый радиально-упорный двухрядный подшипник. Максимальная грузоподъемность. | 80.00 | 170.00 | 68.28 |
| 5316NR | Шариковый радиально-упорный двухрядный подшипник. Канавка под стопорное кольцо на наружном кольце с соответствующим стопорным кольцом. | 80.00 | 170.00 | 68.30 |
| 5316N | Шариковый радиально-упорный двухрядный подшипник. Канавка под стопорное кольцо на внешнем кольце. | 80.00 | 170.00 | 68.30 |
| 63316ZZ | Шариковый радиальный однорядный подшипник. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 80.00 | 170.00 | 68.30 |
| 63316-2RS | Шариковый радиальный однорядный подшипник. Резиновые уплотнения с каждой стороны подшипника. | 80.00 | 170.00 | 68.30 |
| 63316LLU | Шариковый радиальный однорядный подшипник. Контактное резиновое уплотнение с двух сторон. | 80.00 | 170.00 | 68.30 |
