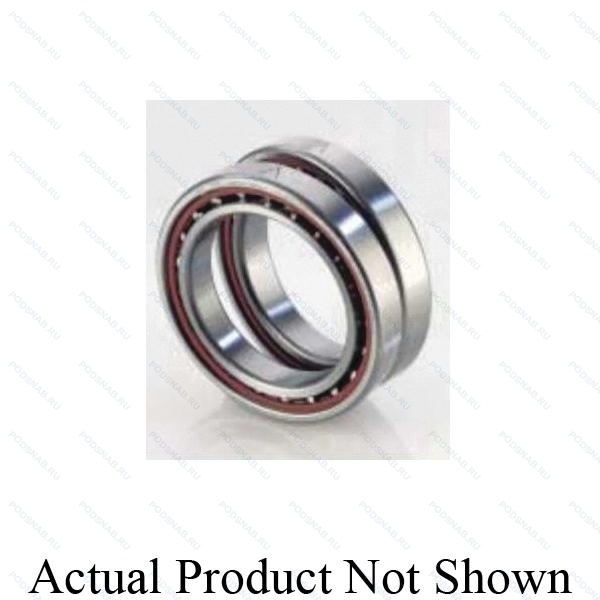

Шариковый подшипник 109HE

Цена по запросу

109HE — Подшипник шариковый однорядный радиально-упорный, модификация основного исполнения 109H, производство BARDEN.

Размер подшипника: 45x75x16 мм.

25° угол контакта, сепаратор из фенольной смолы с текстильным ламинированием. внешнее кольцо центрировано.

Альтернативное обозначение: 7009ACDGA/P4A, B7009-E-T-P4S-UL.

Аналоги: B7009-E-T-P4S-UL FAG.

Международная стандартизации ISO

Артикул: 109HE

В наличии

Уважаемые покупатели, наличие, модификации и цену уточняйте у профессиональных консультантов по номеру +7(495)104-99-04

Основные характеристики подшипника 109HE

Диаметр внешний (D): 75;
Диаметр внутренний (d): 45;
Ширина (В): 16;
Вес (m): 0.24;
Защитные уплотнения: Отсутствуют;
Альтернативные обозначения: 7009ACDGA/P4A.=.B7009-E-T-P4S-UL;
Смазочные материалы: Стандартная смазка;
Тип сепаратора: Армированный стекловолокном;
Класс точности: Точность P4S (выше, чем P4);
Угол контакта (α): 25 градусов;
Сопряжение: Универсальное сопряжение;
Осевой внутренний зазор / преднатяг: UL – Универсальная конструкция для парной установки, пара подшипников имеет небольшой предварительный натяг в схемах O и X;
Бренд: BARDEN;
Категория: Однорядные радиально-упорные;

* Технические характеристики могут отличаться в зависимости от производителя и системы стандартов.

Модификации подшипника 109HE

Обозначение	Конструктивные изменения
109H	Pressed Snap-Type Steel Cage. Hardened. Основное конструктивное исполнение.
109HC	15° Угол контакта. Сепаратор из фенольной смолы с текстильным ламинированием. Внешнее кольцо центрировано.
109HCDUL	15° Угол контакта. Сепаратор из фенольной смолы с текстильным ламинированием. Внешнее кольцо центрировано. Комплект из 2 универсальных подшипников. Небольшой предварительный натяг.

Модификации шарикового подшипника 109HE — это измененное основное конструктивное исполнение 109H, основные размеры (45x75x16) не отличаются.

Аналоги (по размеру)

Обозначение	Гост	Конструктивные особенности
7009ACDGA/HCP4A	ISO	Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Однорядный радиально-упорный шарикоподшипник для универсальной установки. Два подшипника. расположенных «спина к спине» или «лицом к лицу». будут иметь небольшой преднатяг. 25° Угол контакта. Подшипник или компоненты подшипника из керамики.
S7009ACDGA/HCP4A	ISO	Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Однорядный радиально-упорный шарикоподшипник для универсальной установки. Два подшипника. расположенных «спина к спине» или «лицом к лицу». будут иметь небольшой преднатяг. 25° Угол контакта. Подшипник или компоненты подшипника из керамики.
ML7009.HV.UJ74S	ISO	Подшипник или компонент подшипника из закаленной нержавеющей стали. Небольшая предварительная нагрузка. Универсальный одиночный подшипник. Высокопрецизионные радиально-упорные подшипники с высокой скоростью вращения. Точность размеров и хода соответствует классу допусков 4 (более высокая. чем P5)-ABEC7.
HCM7009-CDLR-T-P4S-UL-XL	ISO	15° Угол контакта. Универсальный монтаж и легкий преднатяг. Серия X-Life премиум-класс. увеличиный срок службы. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Прямая смазка. Встроенное уплотнительное кольцо.
HCM7009-CDLR-T-P4S-UL	ISO	15° Угол контакта. Универсальный монтаж и легкий преднатяг. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Прямая смазка. Встроенное уплотнительное кольцо.
7009C TR SUL P3	ISO	15° Угол контакта. Одиночный шарикоподшипник. Радиально упорный. Сверхточный. Одиночный подшипник выполнен для универсального монтажа. Малый преднатяг. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. Класс точности ниже. чем P2. но выше. чем P4.
S7009CDGB/VQ253	ISO	15° Угол контакта. Bearing For Paired Mounting In Random Order_ When Arranged Back-To-Back Or Face-To-Face There Will Be A Moderate Preload. VQ(253)=(Segment Precision. Code 88)=Quality And Tolerances Other Than Standard.
7009CTRSUMP3	ISO	15° Угол контакта. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. Одиночный подшипник. Средний преднатяг. Класс точности ниже. чем P2. но выше. чем P4.
7009CDGA/P4A	ISO	15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Однорядный радиально-упорный шарикоподшипник для универсальной установки. Два подшипника. расположенных «спина к спине» или «лицом к лицу». будут иметь небольшой преднатяг.
7009ATYNP5	ISO	30° Угол контакта. Размерная и рабочая точность соответствует классу допуска ISO 5. Это специальная конструкция сепараторов которая позволяет подшипнику иметь более низкое трение и более низкий уровень шума. Превышение температуры подшипника с сепаратором из TYN ниже. чем с фенольным.
7009ATYP5	ISO	30° Угол контакта. Размерная и рабочая точность соответствует классу допуска ISO 5. Шарикоподшипник. Радиально-упорный. Сверхточный. Сепаратор из полиамида. усиленного стекловолокном.
7009CDGA/HCP4A	ISO	15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Однорядный радиально-упорный шарикоподшипник для универсальной установки. Два подшипника. расположенных «спина к спине» или «лицом к лицу». будут иметь небольшой преднатяг. Подшипник или компоненты подшипника из керамики.
7009CEGA/HCP4AL1	ISO	Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Однорядный радиально-упорный шарикоподшипник для универсальной установки. Два подшипника. расположенных «спина к спине» или «лицом к лицу». будут иметь небольшой преднатяг. Подшипник или компоненты подшипника из керамики. 15° Угол контакта And (E) Small Size Steel Balls. Annular Groove With Two Lubrication Holes And Two Annular Grooves Fitted With O-Rings In The Outer Ring (Optimized Position) For Direct Oil Lubrication.
HCB7009-C-2RSD-T-P4S-	ISO	15° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Lip Seals On Both Sides. Non-Contact.
B7009-E-TVP-P4-UL	ISO	Универсальный монтаж и легкий преднатяг. 25° Угол контакта. Формованный полиамидный сепаратор оконного типа. Роликовые тела качения. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7.
B7009-E-T-P4S-UL-GA21	ISO	Универсальный монтаж и легкий преднатяг. 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Содержит две консистентные смазки для тяжелых условий эксплуатации. L75 и L252. Они идеально подходят для подшипников. работающих в шпинделях станков.
HCS7009-E-T-P4S-K5-UL	ISO	Универсальный монтаж и легкий преднатяг. 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Комбинация P4S (граничные размеры ISO 4. ABEC-7. Точность вращения ISO 2. ABEC-9) и K5 (то же. что и P4S. но со средней сортировкой отверстия и наружного диаметра).
7009HU J74	ISO	Небольшая предварительная нагрузка. Точность размеров и хода соответствует классу допусков 4 (более высокая. чем P5)-ABEC7.
HCB7009E.2RSD.T.P4S.K	ISO	Коническое отверстие. Конусность 1/12. 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Lip Seals On Both Sides. Non-Contact.
7009A5TRSUMP3	ISO	Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. 25° Угол контакта. Одиночный. Универсальный. Средний преднатяг. Класс точности ниже. чем P2. но выше. чем P4.

Аналог шарикового подшипника 109HE — это подшипник такого же размера dx45,Dx75,Bx16, типа и конструкции.

Обозначение	Конструктивные особенности	Внутренний (d)	Наружный (D)	Ширина (B)
46109-Е5	Шариковый радиально-упорный однорядный подшипник. Сепаратор из текстолита..	45.00	75.00	16.00
46109-Л	Шариковый радиально-упорный однорядный подшипник. Сепаратор из латуни..	45.00	75.00	16.00
46109E5	Шариковый радиально-упорный однорядный подшипник. Смазочные отверстия и канавки во внутреннем кольце.	45.00	75.00	16.00
46109К	Шариковый радиально-упорный однорядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45.00	75.00	16.00
5-36109 К	Шариковый радиально-упорный однорядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45.00	75.00	16.00
5-46109 Е	Шариковый радиально-упорный однорядный подшипник. Сепаратор из текстолита..	45.00	75.00	16.00
5-46109 Е2	Шариковый радиально-упорный однорядный подшипник. Сепаратор из пластических материалов..	45.00	75.00	16.00
5-46109 Е5	Шариковый радиально-упорный однорядный подшипник. Сепаратор из текстолита..	45.00	75.00	16.00
5-46109 ЕУ	Шариковый радиально-упорный однорядный подшипник. Сепаратор из текстолита.. Дополнительные технические требования.	45.00	75.00	16.00
5-46109 К	Шариковый радиально-упорный однорядный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45.00	75.00	16.00
50109-А	Шариковый радиальный однорядный подшипник. Повышенная грузоподъемность.	45.00	75.00	16.00
56-32109 Б1Т2	Роликовый радиальный однорядный подшипник. 200°. Температура отпуска. Сепаратор из безоловянистой бронзы..	45.00	75.00	16.00
6-109 БТ2	Шариковый радиальный однорядный подшипник. 200°. Температура отпуска. Сепаратор из безоловянистой бронзы..	45.00	75.00	16.00
6-109 Ю	Шариковый радиальный однорядный подшипник. Все детали или часть деталей из нержавеющей стали..	45.00	75.00	16.00
6-180109 С17	Шариковый радиальный однорядный подшипник. Смазка Литол-24.	45.00	75.00	16.00
