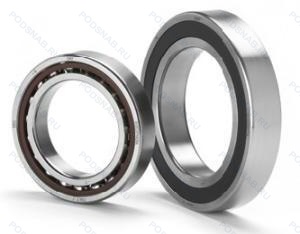

Шариковый подшипник VEX100 7 CE3 TDL
VEX100 7 CE3 TDL — Подшипник шариковый однорядный радиально-упорный, модификация основного исполнения VEX100, производство SNFA.
Размер подшипника: 100x150x72 мм.
Серия - VEX. Хорошая грузоподъемность.Скорость свыше 2 000 000 ndm в комплекте с масляной смазкой через наружный корпус и встроенными уплотнительными кольцами (... / GH). Скорость до 1 600 000 ndm в комплекте с консистентной смазкой и уплотнениями (... / S), три подшипника. расположенные по схеме спина к спине и тандем, фенольная смола, расположение внешнего сепаратора, p4 (skf)=abec.7, легкий преднатяг, acd (skf)=25° угол контакта.
Альтернативное обозначение: 7020ACE/P4ATBTA.
Международная стандартизации ISO
VEX1007CE3TDL
В наличии
Основные характеристики подшипника VEX100 7 CE3 TDL
- Диаметр внешний (D): 150;
- Диаметр внутренний (d): 100;
- Ширина (В): 72;
- Вес (m): 3.75;
- Защитные уплотнения: Отсутствуют;
- Альтернативные обозначения: 7020ACE/P4ATBTA;
- Смазочные материалы: Стандартная смазка;
- Тип сепаратора: Армированный стекловолокном;
- Класс точности: Точность P4 (выше P5);
- Угол контакта (α): 25 градусов;
- Сопряжение: TBT - O- and Tandem Arrangement. 3;
- Осевой внутренний зазор / преднатяг: GA – легкая предварительная нагрузка;
- Бренд: SNFA;
- Категория: Однорядные радиально-упорные;
Модификации подшипника VEX100 7 CE3 TDL
| Обозначение | Конструктивные изменения |
|---|---|
| VEX100 7CE3 TDTM | Фенольная смола. Расположение внешнего сепаратора. Умеренная предварительная нагрузка (только для симметричных комплектов). P4 (SKF)=Abec.7. ACD (SKF)=25° Угол контакта. Четыре подшипника расположены тандемно спиной к спине. |
| VEX100/NS 7CE1 DUL | Фенольная смола. Расположение внешнего сепаратора. P4 (SKF)=Abec.7. Комплект из 2 универсальных подшипников. Небольшой предварительный натяг. CD (SKF)=15° Угол контакта. Шарики из нитрида кремния Si3N4 (гибридные подшипники). Керамические шарики. |
Модификации шарикового подшипника VEX100 7 CE3 TDL — это измененное основное конструктивное исполнение VEX100, основные размеры (100x150x72) не отличаются.
Аналоги (по размеру)
| Обозначение | Гост | Конструктивные особенности |
|---|---|---|
| 7020ACD/P4ATBTA | ISO | Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. 25° Угол контакта. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Легкий преднатяг. |
| 7020ACD/P4ATBTB | ISO | Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. 25° Угол контакта. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Средний преднатяг. |
| 7020CD/P4ATBTB | ISO | 15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Средний преднатяг. |
| 7020CD/P4ATBTA | ISO | 15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Легкий преднатяг. |
| B7020-E-2RSD-T-P4S-TBTL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Light Preload. Lip Seals On Both Sides. Non-Contact. |
| HC7020-E-T-P4S-TBTL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Light Preload. |
| HCB7020-E-T-P4S-TBTL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Light Preload. |
| 7020A5 TR DBDM P3 | ISO | Средний предварительный натяг. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. 25° Угол контакта. Класс точности ниже. чем P2. но выше. чем P4. Трехрядная комбинация >. |
| 7020A5TRDUDMP4/D8SL | ISO | Количество смазки составляет приблизительно от 20% до 30%. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. 25° Угол контакта. Универсальная тройная компоновка. Klüber Isoflex Super LS18. |
| 7020CTRDUDLP3 | ISO | 15° Угол контакта. Сепаратор из фенольных смол. центрируемый по внутреннему кольцу. Класс точности ниже. чем P2. но выше. чем P4. Универсальная тройная компоновка. |
| B7020-E-T-P4S-TBTM | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Medium Preload. |
| 7020CD/HCP4ATGA | ISO | Небольшая предварительная нагрузка. 15° Угол контакта. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. Подшипник или компоненты подшипника из керамики. Three Bearings For Universal Matching. |
| 7020ACDT/P4ATBTB | ISO | Сепаратор из полиамида. Точность размеров в соответствии с классом допуска ISO 4. точность вращения лучше чем класс допуска ISO 4. 25° Угол контакта. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Средний преднатяг. |
| 7020ACDT/P4TBTB | ISO | Сепаратор из полиамида. 25° Угол контакта. Комплект из трех одинаковых однорядных радиальных или радиально-упорных шарикоподшипников. Средний преднатяг. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. |
| HS7020-E-T-P4S-TBTL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Light Preload. |
| 7020ET3ULP4 | ISO | 25° Угол контакта. Механически обработанный ламинированный фенольный сепаратор. Класс точности Р4 по ISO (точнее. чем P5) - Abec.7. Тройной сет, универсальный подшипник, с легкой предварительной нагрузкой. |
| B7020-C-T-P4S-TUM | ISO | 15° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Комплект из 3 универсальных подшипников. Средний преднатяг. |
| B7020-E-T-P4S-TUM | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Комплект из 3 универсальных подшипников. Средний преднатяг. |
| B7020-E-T-P4S-TUL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Набор из 3-х универсальных подшипников. Легкая преднатяг. |
| B7020-E-T-P4S-TBTL | ISO | 25° Угол контакта. Textile Laminated Phenolic Resin. Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C. Класс точности. стандарт FAG лучше чем P4. Set Of 3 Bearings Tandem – O-Arrangement. Light Preload. |
Аналог шарикового подшипника VEX100 7 CE3 TDL — это подшипник такого же размера dx100,Dx150,Bx72, типа и конструкции.
Похожие подшипники
| Обозначение | Конструктивные особенности | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|---|
| 24-246120-КУ12 | Шариковый радиально-упорный сдвоенный подшипник. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. Дополнительные технические требования. | 100.00 | 150.00 | 72.00 |
| 12-846120 Е1 | Шариковый радиально-упорный трехрядный подшипник. Сепаратор из текстолита.. | 100.00 | 150.00 | 72.00 |
| 22-846120 Е1 | Шариковый радиально-упорный трехрядный подшипник. Сепаратор из текстолита.. | 100.00 | 150.00 | 72.00 |
| 24-846120 Е1 | Шариковый радиально-упорный трехрядный подшипник. Сепаратор из текстолита.. | 100.00 | 150.00 | 72.00 |
| GEH100XT | Шарнирный подшипник. Закаленная и шлифованная сталь. Скользящая поверхность покрыта твердым хромом и отполирована. | 100.00 | 150.00 | 71.00 |
| GEH100HCS | Шарнирный подшипник. | 100.00 | 150.00 | 71.00 |
| GE 100 CP | Шарнирный подшипник. 10 Piece Packaging. | 100.00 | 150.00 | 71.00 |
| GEH100XT-2RS | Шарнирный подшипник. Резиновые уплотнения с каждой стороны подшипника. Закаленная и шлифованная сталь. Скользящая поверхность покрыта твердым хромом и отполирована. | 100.00 | 150.00 | 71.00 |
| GEH100XF/Q | Шарнирный подшипник. Оптимизированная геометрия и специальная обработка контактных поверхностей. | 100.00 | 150.00 | 71.00 |
| GEH100HT | Шарнирный подшипник. Подшипник поставляется со специальной смазкой для высоких температур (до +130°C). | 100.00 | 150.00 | 71.00 |
| GEH100HC | Шарнирный подшипник. Подшипник или компоненты подшипника из керамики. | 100.00 | 150.00 | 71.00 |
| GEP 100 FS | Шарнирный подшипник. Подшипниковый вкладыш с маслоотражательными уплотнениями. | 100.00 | 150.00 | 71.00 |
